دیگ چدنی سوپر 200 شوفاژکار 8 پره
دیگ چدنی سوپر 200 شوفاژکار 8 پره با دارا بودن راندمان حرارتی بالا و ابعاد کوچک برای استفاده در ساختمانهای کوچک و متوسط با متراژ مفید 500 متر مربع بسیار مناسب است.
کارکرد این دیگ به مدت 10 سال گارانتی میگردد و این ضمانت درصورت نصب صحیح و بی قید و شرط بوده و پرههای صدمه دیده تعویض میگردد
برای آشنایی بیشتر با دیگ چدنی می توانید مقاله راهنمای خرید دیگ چدنی شوفاژکار را مطالعه کنید.
ویژگی های دیگ چدنی سوپر 200 شوفاژکار 8 پره
- دیگهای چدنی سوپر 200 به صورت پرهای (4 تا 8 پره) تولید میشوند و علاوه بر گاز شهری می توانند با سوخت گازوئیل نیز کار کنند.
- حداکثر فشار کار در دیگ چدنی شوفاژکار مدل سوپر 200، برابر 4 بار و حداکثر دمای کار در این دیگها 90 درجه سانتیگراد می باشد.
- توان گرمایشی دیگهای چدنی شوفاژکار سوپر 200 برای ساختمانهای کوچک با متراژ مفید تا 500 متر مربع مناسب بوده و در صورت نصب چند دستگاه دیگ چدنی شوفاژکار مدل سوپر 200 می توان متراژ مورد بهره برداری را افزایش داد.

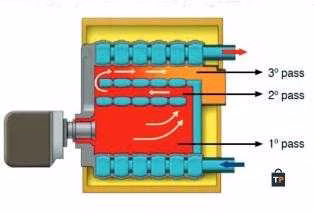

- دیگهای سوپر 200 فضای کمی در موتورخانه اشغال میکند و از طریق منابع تک کویل و دو جداره با منابع دوکویله میتوان سیکل را با یک کلکتور خورشیدی به راحتی کوپل (همبندی) نمود. به دلیل شکل محفظه احتراق و پاسهای دود، این دیگ با تمامی مشعلها با ظرفیت حرارتی مناسب سازگاری دارد.
- بدیهی است که نصب چند دستگاه دیگ سوپر 200 میتواند متراژ مورد بهره برداری را افزایش دهد. همچنین ایده نصب چند دستگاه دیگ، خود از اصول بهینه سازی انرژی بوده و همواره سوخت کمتری نسبت به یک دیگ بزرگ مصرف مینماید.
- دیگهای چدنی شوفاژکار مدل سوپر 200 از جنس آلیاژ چدن آتش خوار تولید می گردند و در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار بر سطح و همچنین عوامل محیطی مانند رطوبت هوا و میعانات حاصل از احتراق، مقاوم هستند.
- دیگهای چدنی شوفاژ کار مدل سوپر 200 راندمان انتقال حرارتی بالایی دارند چرا که بدنه این دیگها با ضخامت 5 میلی متر چدن توسط فینهای برجسته پوشیده شده است که این امر موجب افزایش مقاومت مکانیکی دیگ و همچنین افزایش سطح حرارتی و نهایتا افزایش راندمان انتقال حرارت در دیگ می گردد، فشار کاری دیگ برای استفاده در موتورخانه معادل 4 اتمسفر است.
مزایای دیگهای آبگرم چدنی پره ای نسبت به دیگهای فولادی یکپارچه
- قیمت و گارانتی مناسب دیگهای چدنی نسبت به دیگهای فولادی
- ابعاد کوچکتر دیگ چدنی و حمل و نقل آسان به دلیل امکان جدا شدن پرههای دیگ از یکدیگر
- امکان تعویض پره آسیب دیده دیگ چدنی و تعمیر راحت دیگ نسبت به دیگهای یکپارچه فولادی
محاسبه ظرفیت و نصب دیگ شوفاژکار چدنی سوپر مدل 200
- ابعاد و قيمت ارائه شده برای ديگ شوفاژکار فوق با روپوش در نظر گرفته شده است.
- مهمترین نکته دراستفاده از دیگهای چدنی عبارتست از محدودیت فشار کار و نیاز به آب بندی بوشن بین پرههای دیگ چدنی پس از نصب.
- نصب ترمومتر مانومتر جهت نمایش دمای آب گرم موجود در دیگ و همچنین فشار سیستم گرمایش ساختمان روی هر دیگ چدنی شوفاژ موتور خانه الزامی است.
- همچنین نصب ترموستات مستغرق (آگوستات مستغرق) با دامنه دمایی 30 تا 90 درجه سانتی گراد (و یا 30 تا 110 درجه سانتی گراد) جهت تنظیم دمای دیگ و فرمان off-on به رله مشعل روی هر دیگ شوفاژ چدنی الزامی است.
- با توجه به اینکه نصب کلیه تجهیزات اصلی موتورخانه و از جمله دیگ حرارت مرکزی روی فونداسیون بتنی از قبل اجرا شده با ابعاد مناسب طبق پلان جانمایی و دقیقا در محل قرار گرفتن تجهیزات انجام می پذیرد، لذا قبل از نصب تجهیزات اصلی موتورخانه از جمله دیگ شوفاژ چدنی نسبت به تعبیه فونداسیون بتنی مورد نیاز، طبق ابعاد و استانداردهای تعریف شده، اقدام نمایید.
برای محاسبه تقریبی توان گرمایشی ديگ چدنی شوفاژکار مورد نیاز، ابتدا متراژ زیربنای مفید ساختمان را در عدد 100 (کیلو کالری) ضرب نمایید و سپس برای هر واحد مسکونی نیز عدد 6000 (کیلو کالری) بابت تامین آبگرم مصرفی را به آن اضافه نمائید. مثلا برای یک ساختمان با متراژ 1000 مترمربع زیربنای مفید و دارای 10 واحد آپارتمانی قدرت گرمایش دیگ مورد نیاز عبارتست از: کیلوکالری 160,000=(10×6000)+(100×1000)
حداقل تجهیزات موردنیاز یک موتورخانه ساده
- مشعل (نوع سوخت؟)
آگوستات مستغرق دیگ - منبع آبگرم (کویلی یا دوجداره؟)
فلنج یک اینچ پمپ برگشت آبگرم - ترمومتر مانومتر (نصب روی دیگ)
تابلو برق موتورخانه (حداقل 5 کیلده) - منبع انبساط (گالوانیزه یا آلومینیومی؟)
پمپ برگشت آبگرم (معمولا پمپ خطی “1 ) - فلوتر منبع انبساط ( با توپی فلزی یا پلاستیکی؟)
شیراطمینان دما و فشار “1 (نصب روی منبع آبگرم) - آگوستات جداری (فرمان عملکرد به پمپ سیرکولاتور)
دیگ حرارت مرکزی موتورخانه (دیگ چدنی یا دیگ فولادی؟) - شلنگ و فیلتر گاز مشعل با سایز صحیح (یا نازل و فیلتر گازوئیل برای مشعل گازوئیل سوز)
پمپ سیرکولاتور خطی (معمولا 2 اینچ HV یا 2 اینچ AA یا 2 اینچ A6 یا 2 اینچ A7 یا … براساس متراژ زیربنا)
گارانتی دیگ چدنی سوپر 200 شوفاژکار 8 پره
دیگ چدنی سوپر 200 شوفاژکار 8 پره مانند دیگر محصولات شرکت شوفاژکار علاوه بر گارانتی 10 ساله از پشتیبانی فنی و خدمات پس از فروش گسترده این شرکت، در سراسر کشور برخوردار می باشد.
