پکیج گرمایشی دستگاهی است که آب گرم مورد نیاز براي تأمین گرمایش محیط، به وسیله پخش کننده های گرمایی (رادیاتورها، فنکویل یا گرمایش ازکف) و آب گرم بهداشتی برای مصارف روزمره از قبیل شستشو، استحمام و غیره را فراهم مينماید.
پکیج گرمایشی از چند نقطه نظر تقسیم بندی میشوند:
از نظر خروج و تخلیه محصولات احتراق: پکیج گرمایشی از نظر چگونگی خروج محصولات احتراق به دو دسته تقسیم میشوند:
الف) محفظه احتراق باز (بدون فن): در این نوع پکیج خروج محصولات احتراق به صورت طبیعی صورت میگیرد و هوای لازم برای احتراق از محلی که دستگاه نصب است تأمین میشود که باید دارای دودکش با حداقل قطر ۱۵cm باشند.
ب) محفظه احتراق بسته (فندار): در پکیجهای فندار با محفظه احتراق بسته (روم سیلد) خروج محصولات احتراق و مکش هوای مورد نیاز برای احتراق به صورت اجباری و به وسیله فن انجام میشود.
از نظر ظرفیت گرمایی: پکیجهای گرمایشی گازی برای گرمایش فضاهای مختلف با توجه به متراژ و نوع کاربری ساختمان در ابعاد و ظرفیتهای گرمایی مختلفی تولید میشوند که رایجترین آنها ۲۴و۲۸ کیلووات است.
از نظر تأمین آب گرم مصرفی و تعداد مبدل: پکیجها از نظر نوع تأمین آب گرم مصرفی و تعداد مبدل به سه دسته تقسیم میشوند:
الف) پکیج تک مبدل یا پکیج با مبدل دومنظوره: در این نوع پکیج آب گرم سیستم گرمایش و آب گرم مصرفی هر دو درون یک مبدل گرمایی توسط مشعل گرم میشوند.
ب) پکیج دو مبدله: در این نوع پکیج از دو نوع مبدل استفاده میشود، یکی مبدل اصلی که آب سیستم گرمایشی در آن جریان دارد و یکی مبدل ثانویه که هم آب سیستم گرمایش و هم آب مصرفی بدون آنکه با هم مخلوط شوند در آن جریان دارد.
پ) پکیج سه مبدله یا پکیج چگالشی: در این پکیجها از انرژی دود حاصل از احتراق برای پیش گرمایش آب سرد ورودی به پکیج استفاده میشود که اصطلاحاً مبدل سوم نامیده میشود در این دستگاهها دمای گازهای خروجی از دودکش بین ۳۰تا ۷۰درجه سلسیوس است. راندمان این پکیجها بیش از %۹۰است. پس از پایین آوردن دمای دود، بخار آب تبدیل به آب شده و از طریق لولهای به فاضلاب هدایت میشود و از آنجایی که دما در دودکش پایین است میتوان حتی از دودکش پلاستیکی استفاده کرد.
از نظر سیستم کنترل: ازنظر سیستم کنترل پکیجها به دو دسته تقسیم میشوند:
الف) کنترل آنالوگ: تنظیمات دستگاه معمولاً توسط دو پیچ تنظیم انجام میگیرد که یکی از آنها برای تنظیم دمای مدار گرمایش و دیگری برای تنظیم دمای آب گرم مصرفی به کارمیرود.
ب) کنترل الکترونیکي (دیجیتالی) : این دستگاهها دارای صفحه نمایش دیجیتالی با دکمه هایی براي تنظیم یا مشاهده اطلاعاتی مانند دمای آب گرم مصرفی، دمای آب سیستم گرمایشی، فشار سیستم، نشانگرهای تغییر فصل و تنظیمات گستردۀ دیگری ميباشد.
پکیجهای دیواری از نظر تولید آبگرم به دو دسته تقسیم ميشوند:
مخزندار و بدون مخزن
در پکیج مخزندار برخلاف پکیجهای بدون مخزن، امکان تهیه آب گرم سیستم گرمایش ساختمان و سیستم آب گرم مصرفی به صورت هم زمان ميباشد.
پکیج زمینی: این دستگاه نیز مانند پکیجهای دیواری در انواع مختلف:
۱-مخزندار ۲-بدون مخزن (با آب گرم فوری) ۳-فندار (با دودکش دوجداره و دولوله ای) ۴-بدون فن ۵-گازسوز ۶-دوگانه سوز(گازی و گازوییلی) ۷-با مشعل آتمسفریک ۸-با مشعل دمنده دار ۹-چگالشی وجود دارد و برای ساختمانهای با زیر بنای بالا استفاده میشود.
اقدامات قبل از نصب پکیج گرمایشی گازی:
۱-قبل از نصب پکیج باید مطمئن شویم پکیج برای آن محل از نظر موارد زیر مناسب است:
ـ از نظر نوع دودکش، آیا پکیج باید محفظه احتراق باز باشد یا بسته.
ـ توانایی گرم کردن ساختمان، آیا ظرفیت پکیج با محل مورد نظر همخوانی دارد.
ـ توانایی تأمین آب گرم مصرفی، آیا آب گرم مصرفی پکیج پاسخ گوی تعداد افراد ساکن در محل میباشد.
ـ فضای مورد نیاز، آیا ابعاد فضای محل نصب برای پکیج مناسب است.
۲-قبل از نصب دستگاه باید موارد زیر در ساختمان کامل باشد:
ـ مدار لوله کشی رادیاتورها و نصب کامل رادیاتورها و باز بودن مسیرها
ـ مدار لوله کشی آب سرد و آب گرم مصرفی و نصب تمام شیرآلات بهداشتی
ـ لوله کشی گاز و وجود گاز در لوله ها
ـ سیمکشي ساختمان و نصب پریز ارتدار(پریز شوکو) به همراه محافظ برق
ـ زیرسازی کامل
قبل از نصب پکیج باید موارد کاربرد آن مشخص گردد:
ـ در گرمایش از کف بهتر است از پکیجهای کندانسینگ (پکیجهای چگالشی) استفاده گردد.
ـ درصورت استفاده از فنکویل، ایرواشر یا داکت اسپلیت برای گرمایش بهتر است از پکیجهای مخزندار استفاده شود.
ـ برای بیش از یک حمام بهتر است از پکیجهای مخزندار با توان گرمایی بالاتر استفاده شود.
ـ برای ساختمانها با زیربنای بالا از پکیجهای زمینی استفاده شود.
آب گرمکن های مستقیم:
به دستگاه هاي تأمين آب گرم مصرفی كه آب در تماس مستقيم با سطح گرم کننده گرم میشود، آب گرمكن مستقيم گويند.
آب گرمکن مخزنی:
آب گرمکن های مخزنی که معمولاً به صورت ایستاده تولید مي شوند را می توان بر اساس نوع سوخت مصرفی به دو نوع گازی یا برقی تقسیم نمود؛ که در حجم های ۱۰۰، ۱۵۰ و ۲۰۰ لیتری تولید میشوند. ظرفيت آب گرمکن بايد متناسب با نوع كاربری ساختمان، تعداد سرويس های بهداشتی آن محاسبه شود ولی روش سر انگشتی آن برای ساختمان مسكونی بر اساس تعداد اتاق خواب:
یک خوابه: ۷۵ – دو خوابه:۱۱۰ – سه خوابه:۱۵۰

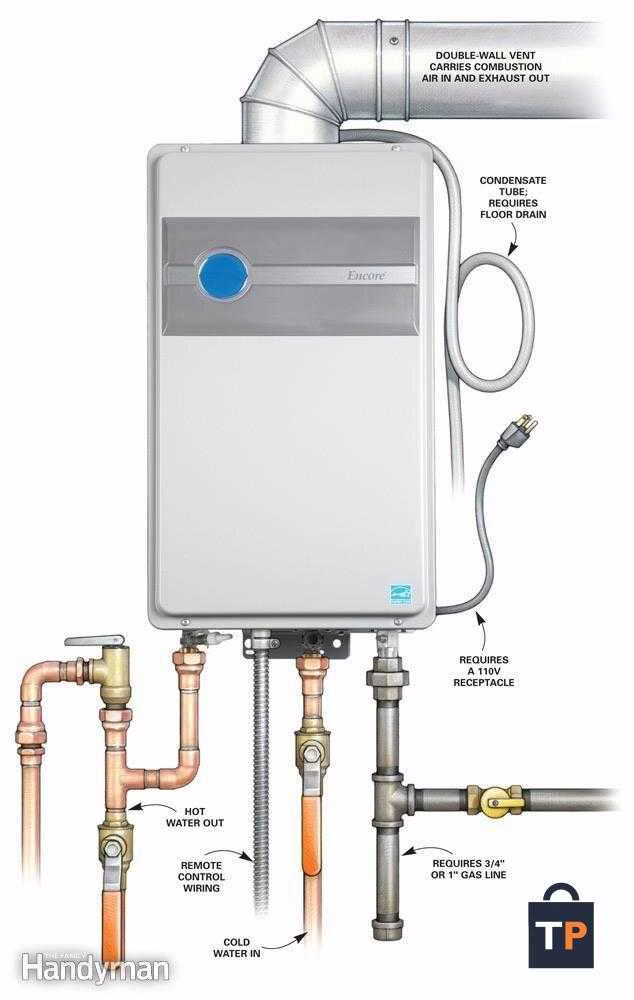

آب گرم کن لحظه ای (فوری يا ديواری)
این آب گرم کن ها آب گرم را به صورت لحظه ای تولید نموده و با باز شدن شیر آب گرم، مشعل روشن شده و آب گرم تأمین می گردد. با توجه به حجم و وزن کم، این نوعآب گرمکن ها بر روی دیوار نصب میشوند. ظرفیت ذخیره و ساعتی آب گرمکن بایستی به اندازه ایانتخاب شود که پاسخ گوی مصرف روزانه و حداکثر مصرف ساعتی آب گرم مصرفی مورد نیاز جمعیت ساکن ساختمان باشد:
یک خوابه: ۱۲ – دو خوابه: ۱۲ – سه خوابه: ۱۹
آب گرمکن های غیر مستقیم:
ساختمان هایی که مجهز به سیستم موتورخانه مرکزی هستنداز این مخازن استفاده می نمایند به طوری که آب گرم تولید شدهدر دیگ علاوه بر تأمین گرمای مورد نیاز ساختمان گرماي ایندستگاه ها را نیز تأمین می کنند.
