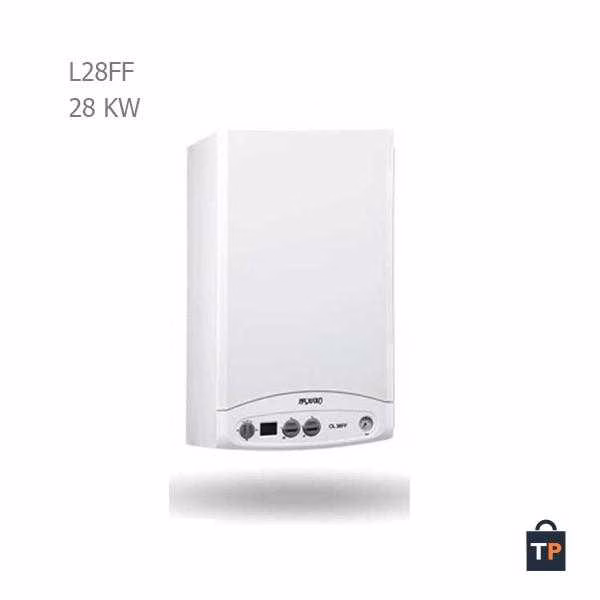

پکیج دیواری ایران رادیاتور 28000 مدل L28FF

۱. تاریخچه و جایگاه استراتژیک سری L در سبد محصولات ایران رادیاتور

شرکت صنعتی ایران رادیاتور پس از دهه‌ها تجربه درخشان در زمینه تولید رادیاتورهای آلومینیومی و مشعل‌های صنعتی، در اواخر دهه ۱۳۸۰ خط تولید پکیج‌های شوفاژ دیواری را با همکاری شرکت‌های معتبر اروپایی راه‌اندازی نمود. در این میان، سری پکیج‌های L (Large Display) به عنوان رده بالاترین و مدرن‌ترین پکیج‌های آنالوگ/دیجیتال این کمپانی متولد شدند تا پاسخگوی نیاز مصرف‌کنندگانی باشند که به دنبال دقت بالاتر در پایش دمای آب، عیب‌یابی آسان‌تر و دوام بیشتر قطعات هستند.

مدل L28FF نماد تعادل میان توان خروجی بالا و ابعاد فیزیکی استاندارد است. پسوند FF مخفف عبارت Fan Forced یا محفظه احتراق بسته فن‌دار است که نشان‌دهنده ایمنی فوق‌العاده دستگاه و امکان تخلیه اجباری دود و گازهای احتراق از طریق فن سانتریفیوژ و دودکش دوجداره کواکسیال می‌باشد. در مقایسه با سری‌های اقتصادی نظیر سری Eco یا سری‌های آنالوگ M، پکیج L28FF از شاسی مستحکم‌تر، منبع انبساط بزرگ‌تر (۸ لیتری) و برد الکترونیکی پیشرفته‌تر با نمایشگر دیجیتال بهره می‌برد که خطاها و وضعیت کارکرد را با حروف و اعداد انگلیسی به کاربر نشان می‌دهد.

این پکیج به دلیل دسترسی گسترده به شبکه خدمات پس از فروش و ارزان بودن قطعات یدکی در مقایسه با برندهای وارداتی، توانسته در صدر انتخاب‌های انبوه‌سازان، مهندسان تاسیسات و خریداران خانگی قرار گیرد و طبق آمارهای مستند فروشگاهی، یکی از باارزش‌ترین سرمایه‌گذاری‌ها برای تامین گرمایش و آب گرم بهداشتی در سراسر کشور باشد.

۲. کالبدشکافی مهندسی و تحلیل قطعه‌به‌قطعه تجهیزات داخلی L28FF

برای درک عمیق از چرایی طول عمر بالای پکیج L28FF، باید نگاهی موشکافانه به معماری قطعات و قطعات تشکیل‌دهنده هیدرولیکی، گازی و الکترونیکی آن بیندازیم:

۲.۱. سیستم هیدرولیک دو مبدل مجزا (Monothermic System)

پکیج ایران رادیاتور L28FF بر پایه معماری دو مبدل حرارتی مستقل طراحی شده است:

• مبدل حرارتی اصلی (Primary Heat Exchanger): از جنس لوله‌های مسی خالص با پوشش محافظ سیلیکونی ضدخوردگی ساخته شده است. این مبدل وظیفه دارد انرژی حرارتی حاصل از احتراق گاز در مشعل را جذب کرده و آب مدار گرمایش (رادیاتورها یا فن‌کویل) را گرم کند. به دلیل عبور مداوم آب در مدار بسته و عدم تماس مستقیم با آب تازه شهری، این مبدل تقریباً دچار رسوب‌گرفتگی موضعی نمی‌شود.
• مبدل ثانویه صفحه‌ای (Plate Heat Exchanger): متشکل از چندین صفحه موازی از جنس فولاد ضد زنگ استنلس استیل (Stainless Steel 316) است. هنگامی که کاربر شیر آب گرم مصرفی را باز می‌کند، شیر سه‌طرفه موتوری مسیر آب گرمایش را به سمت مبدل ثانویه هدایت می‌کند. در این مبدل، آب داغ گرمایش و آب سرد مصرفی بدون اختلاط فیزیکی و در جهت خلاف یکدیگر جریان یافته و تبادل حرارتی فوق‌العاده سریع و پربازدهی را رقم می‌زنند. این مکانیزم دو مبدله مانع از تشکیل رسوب سریع ناشی از املاح کلسیم و منیزیم آب شده و نوسان دمای آب در حمام را به حداقل می‌رساند.

۲.۲. پمپ سیرکولاتور پرقدرت سه‌سرعته با ایرونت اتوماتیک

پمپ سیرکولاتور به عنوان قلب تپنده سیستم هیدرولیک، وظیفه به گردش درآوردن آب در مدار لوله‌کشی و رادیاتورها را بر عهده دارد. در پکیج L28FF از پمپ‌های معتبر اروپایی با استاندارد ساخت بالا (برند Wilo آلمان یا Grundfos دانمارک یا مدل‌های تحت لیسانس با هد استاتیک ۶ تا ۶.۵ متر ستون آب) استفاده شده است. این پمپ دارای سه دور سرعت قابل تنظیم دستی است که به مهندس نصاب اجازه می‌دهد متناسب با طول لوله‌کشی و افت فشار مسیر، دور پمپ را تنظیم نماید. همچنین سیستم مجهز به شیر هواگیری خودکار (Air Vent) روی پوسته پمپ است که از جمع شدن حباب‌های هوا و ایجاد صدای ناهنجار یا کاویتاسیون جلوگیری می‌کند.

۲.۳. شیر گاز مدولار سیت ایتالیا (SIT 845 Sigma) و مدولاسیون پیوسته شعله

سیستم سوخت‌رسانی و کنترل گاز پکیج از شیر گاز برقی مدولار مدل SIT 845 Sigma ایتالیا بهره می‌برد. ویژگی حیاتی این قطعه، قابلیت Modulation یا مدولاسیون پیوسته است؛ به این معنا که پکیج به صورت ناگهانی خاموش و روشن نمی‌شود، بلکه برد الکترونیکی بر اساس دمای آب ورودی و دمای تنظیمی کاربر، ولتاژ بوبین ماژولیشن را تغییر داده و ارتفاع شعله را از حداقل تا حداکثر به صورت میلی‌متری تنظیم می‌کند. این امر موجب صرفه‌جویی چشمگیر در مصرف گاز، کاهش استهلاک قطعات و ثبات بی‌نظیر دمای آب خروجی می‌شود.

۲.۴. محفظه احتراق بسته (Room-Sealed) و فن مکنده دود

در مدل L28FF، محفظه احتراق کاملاً نسبت به فضای مسکونی عایق و ایزوله است. هوای تازه مورد نیاز احتراق از طریق جداره بیرونی دودکش دوجداره از محیط بیرون تامین شده و گازهای ناشی از سوختن توسط فن سانتریفیوژ قوی به فضای آزاد هدایت می‌شوند. یک سنسور فوق‌العاده حساس به نام پرشر سوئیچ هوا (Air Pressure Switch) با لوله ونتوری در بالای فن قرار دارد که پیوسته اختلاف فشار را می‌سنجد؛ اگر مسیر دودکش مسدود باشد یا فن دچار افت دور شود، این سنسور بلافاصله مشعل را قطع کرده و از بازگشت گاز کشنده مونوکسید کربن به داخل منزل ممانعت به عمل می‌آورد.

۲.۵. منبع انبساط ۸ لیتری دیافراگمی با راندمان بالا

آب هنگام گرم شدن دچار انبساط حجمی می‌شود؛ در واحدهای ساختمانی بزرگ با تعداد پره‌های رادیاتور بالا، حجم آب در گردش زیاد بوده و عدم وجود فضای کافی برای انبساط آب، منجر به بالا رفتن فشار و فعال شدن مکرر شیر اطمینان ۳ بار می‌گردد. شرکت ایران رادیاتور در مدل L28FF از یک منبع انبساط با ظرفیت ۸ لیتر (یک لیتر بزرگتر از مدل‌های اقتصادی ۲۴۰۰۰) استفاده کرده است که می‌تواند انبساط حجمی آب تا ۱۶۰ لیتر آب در گردش مدار را به راحتی کنترل و مهار نماید.

۲.۶. برد الکترونیکی هوشمند و صفحه نمایشگر دیجیتال LCD

برخلاف پکیج‌های آنالوگ سری M که وضعیت را با چشمک زدن چراغ‌های سبز و قرمز نشان می‌دهند، پکیج L28FF مجهز به یک نمایشگر دیجیتال کریستال مایع است. این نمایشگر اطلاعات حیاتی زیر را در اختیار کاربر و تکنسین قرار می‌دهد:

• نمایش لحظه‌ای دمای آب مدار گرمایش و آب گرم مصرفی با سنسورهای NTC دقیق
• نمایش کدهای خطای تخصصی با حروف E (مانند E1, E2, E51, E81) جهت تشخیص فوری عیب بدون نیاز به حدس و گمان
• نشانگر حالت تابستانه/زمستانه و علامت تشکیل شعله روی مشعل

۳. محاسبات مهندسی بار حرارتی و راهنمای انتخاب متراژ در ۴ اقلیم ایران

یکی از خطاهای متداول در خرید پکیج شوفاژ دیواری، اتکای صرف به متراژ کف بدون در نظر گرفتن شرایط اقلیمی، ارتفاع سقف و عایق‌بندی پنجره‌هاست. فرمول پایه مهندسی تاسیسات برای محاسبه توان پکیج به شرح زیر است:

با توجه به اینکه ظرفیت اسمی مدل L28FF برابر ۲۴,۰۸۰ کیلوکالری بر ساعت است، جدول استاندارد زیر محدوده متراژ پوشش‌دهی دقیق این پکیج را در شرایط مختلف نشان می‌دهد:

۴. مقایسه موشکافانه رو در رو (Battle Comparison) با ۳ مدل رقیب در بازار

برای انتخاب قطعی میان پکیج‌های رده ۲۸۰۰۰ موجود در بازار، در ادامه مدل L28FF را با نزدیک‌ترین رقبای داخلی آن مقایسه می‌کنیم:

بررسی مقایسه‌ای: چرا L28FF نسبت به M28FF ارزش خرید بالاتری دارد؟

بسیاری از خریداران هنگام بررسی سبد ایران رادیاتور بین دو مدل L28FF و M28FF دچار تردید می‌شوند. واقعیت این است که توان حرارتی و راندمان این دو دستگاه یکسان است، اما در مدل M28FF خبری از صفحه نمایش دیجیتال نیست و عیب‌یابی صرفاً با خوانش کد چراغ‌های ۳۰ تا ۸۰ انجام می‌شود که برای کاربر عادی دشوار و گیج‌کننده است. علاوه بر این، در مدل L28FF منبع انبساط به میزان ۱ لیتر بزرگتر تعبیه شده و شاسی دستگاه تقویت شده است؛ بنابراین اختلاف قیمت اندک این دو مدل کاملاً در راستای سهولت استفاده و پایداری عملکرد L28FF توجیه‌پذیر است.

۵. الزامات طلایی لوله‌کشی، استانداردهای دودکش و چک‌لیست نصب شرکتی

برای فعال شدن گارانتی رسمی شرکت ایران رادیاتور و دستیابی به حداکثر بازدهی حرارتی، رعایت دقیق استانداردهای فنی مبحث ۱۷ مقررات ملی ساختمان در هنگام نصب الزامی است:

۵.۱. سایزبندی شیلنگ‌ها و لوله‌های اتصالات

• مدار گرمایش (رفت و برگشت رادیاتورها): باید حتماً از لوله‌ها و شیلنگ‌های فلکسیبل با سایز ۳/۴ اینچ (سایز ۲۵ یا ۲.۵) استفاده شود. استفاده از شیلنگ‌های باریک ۱/۲ اینچ برای مدار گرمایش، موجب افت شدید دبی، فشار بیش از حد به پمپ سیرکولاتور و سرد ماندن رادیاتورهای انتهایی ساختمان خواهد شد.
• مدار آب مصرفی (ورودی سرد و خروجی گرم): سایز اتصالات استاندارد این مسیر ۱/۲ اینچ (سایز ۲۰ یا ۲) است.
• لوله گاز ورودی: باید دارای قطر استاندارد ۳/۴ اینچ به همراه شیر برنجی توپی قطع سریع مستقل باشد.

۵.۲. الزامات حیاتی دودکش دوجداره کواکسیال (Coaxial Flue)

پکیج L28FF مجهز به فلنج خروجی دود با قطر خارجی ۱۰۰ میلی‌متر و قطر داخلی ۶۰ میلی‌متر است. در هنگام نصب دودکش دوجداره باید نکات ایمنی زیر رعایت شود:

• طول معادل لوله افقی دودکش نباید بیش از ۳ متر باشد (هر زانوی ۹۰ درجه معادل ۱ متر افت فشار محسوب می‌شود).
• دودکش باید دارای شیب منفی ملایم (بین ۲ تا ۳ درصد) به سمت بیرون باشد تا در فصول سرد سال، قطرات آب ناشی از تقطیر بخار آب به داخل محفظه احتراق یا برد دستگاه سرریز نکند.
• در صورت نصب در فضاهای بسته کمتر از ۶۴ متر مربع، مسدود کردن روزنه تامین هوای تازه طبق قانون نظام مهندسی اکیداً ممنوع است.

۵.۳. لوازم جانبی الزامی جهت حفظ سلامت دستگاه و گارانتی

نصب اقلام حفاظتی زیر در ورودی پکیج از سوی کارشناسان فنی تاسیس‌پلاس قویاً توصیه می‌شود:

1. سختی‌گیر مغناطیسی یا کارتریج رسوب‌گیر پلی‌فسفات: آب شهری در اکثر شهرهای ایران دارای سختی و گچ بالاست. نصب یک رسوب‌گیر در ورودی آب سرد مانع از رسوب‌گذاری کربنات کلسیم در مبدل ثانویه می‌شود.
2. فیلتر مدار گرمایش (صافی برگشت مگنتیک): براده‌های فلزی باقی‌مانده از لوله‌کشی و رادیاتورها را جذب کرده و مانع از سوختن روتور پمپ سیرکولاتور پکیج می‌شود.
3. محافظ برق دیجیتال استاندارد: بردهای الکترونیکی در برابر نوسانات ناگهانی برق شهری بسیار حساس هستند و خسارت ناشی از نوسان برق شامل گارانتی رایگان نمی‌شود؛ بنابراین نصب محافظ برق مخصوص پکیج الزامی است.

۶. جدول تخصصی کدهای خطا و راهنمای عیب‌یابی نمایشگر دیجیتال در منزل

یکی از برجسته‌ترین مزایای مدل L28FF، امکان تشخیص دقیق نقص فنی به کمک کدهای دیجیتال است. در ادامه رایج‌ترین ارورهای این پکیج و راهکارهای برطرف کردن آنها تشریح شده است:

۷. چک‌لیست نگهداری فصلی و افزایش طول عمر پکیج L28FF تا بیش از ۱۵ سال

پکیج‌های ایران رادیاتور چنانچه به صورت اصولی مورد مراقبت قرار گیرند، می‌توانند سالیان متمادی بدون کوچکترین افت راندمان به فعالیت ادامه دهند. اقدامات مراقبتی زیر ضامن طول عمر دستگاه شماست:

• تنظیم فشار بار سیستم در محدوده استاندارد (۱.۲ تا ۱.۵ بار): افت مکرر فشار نشان‌دهنده نشتی در اتصالات لوله‌کشی، رادیاتورها یا سوراخ شدن دیافراگم منبع انبساط است. هرگز اجازه ندهید پکیج با فشار زیر ۰.۵ بار روشن بماند.
• رسوب‌زدایی دوره‌ای مبدل ثانویه (هر ۲ سال یکبار): در مناطقی که سختی آب بالاست، شستشوی مبدل ثانویه با اسید دیسکلر با دوز استاندارد و پمپ اسیدشویی مانع از افت فشار آب گرم مصرفی و سرد و گرم شدن ناگهانی حمام می‌شود.
• تست سیستم حفاظت ضد یخ‌زدگی (Anti-freeze Protection): اگر در طول فصل سرما قصد ترک منزل برای چند روز را دارید، هرگز پکیج را از برق نکشید و گاز آن را نبندید. سیستم هوشمند L28FF چنانچه دمای آب داخل مدار به زیر ۷ درجه برسد پمپ را روشن کرده و اگر دما به زیر ۴ درجه افت کند مشعل را فعال می‌کند تا مانع از ترکیدن لوله‌ها و مبدل بر اثر یخ‌زدگی گردد.
• هواگیری سالیانه رادیاتورها در شروع فصل سرما: پیش از تغییر وضعیت دستگاه از حالت تابستانه به زمستانه، تمامی رادیاتورها را هواگیری کرده و سپس مجدداً فشار بار پکیج را از طریق شیر پرکن به ۱.۵ بار بازگردانید.
