پکیج زمینی آلفا هیمورا

Description

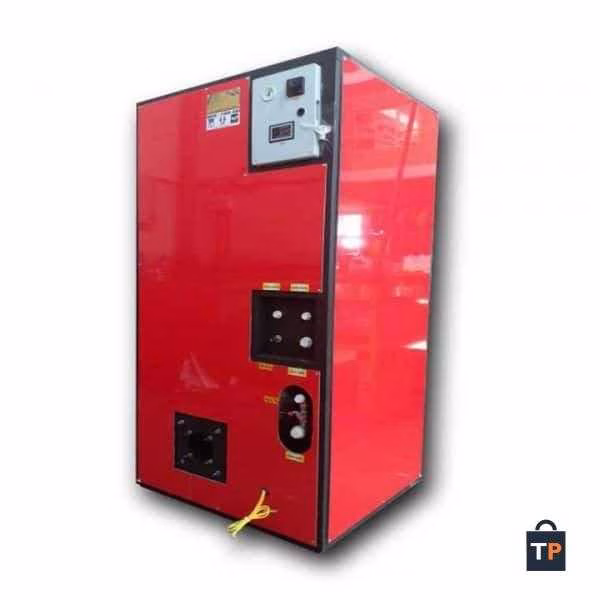

پکیج زمینی آلفا
پکیج زمینی آلفا با ارزش حرارتی 60000 کیلوکالری در ساعت، تولید شده به صورت دو مبدل، گزینه ای مناسب برای استفاده در محیط های مسکونی و ویلایی تا مساحت 250 مترمربع به صورت یک یا دو طبقه می باشد.
این نوع پکیج با نصب در محیطی با ابعاد 80 سانتی متر مربع قادر به تامین نیاز گرمایش شوفاژ و آب گرم بهداشتی محیط های مسکونی به صورت همزمان و بدون افت دما می باشد.
این نوع پکیج قابلیت نصب مشعل گازی یا گازوئیلی را دارا می باشد. به همین علت به نام پکیج دوگانه سوز نیز نامگذاری می گردد.
معرفی پکیج زمینی آلفا
پکیج زمینی آلفا متشکل از قطعات مختلف در راستای تامین گرمایش شوفاژ و آبگرم بهداشتی می باشد. تنها تفاوت این دستگاه با سیستم موتورخانه های قدیمی مصرف کم آن بوده و بیشتر قطعات مرتبط با موتورخانه در این سیستم در ابعاد کوچکتر تعبیه گردیده است .
همان گونه که از نام این دستگاه مشخص است، پکیج یک کالای جمع آوری شده متشکل از پمپ رفت و برگشت ، منبع انبساط ، مبدل شوفاژ ، مبدل آبگرم بهداشتی ، دودکش ، شاسی فولادی ، سنسور های دما و بسیاری از قطعات دیگر برای تامین نیاز مصرف کننده به آب گرم بهداشتی و گرمایش موردنیاز برای شوفاژ می باشد.
طرز کار پکیج زمینی آلفا
طرز کار پکیج زمینی آلفا همانند پکیج های دیواری می باشد با این تفاوت که حجم قطعات متفاوت می باشد. در پکیج زمینی برای تامین آب گرم بهداشتی از مبدل صفحه ای و برای تامین گرمایش شوفاژ از مخزن شوفاژ استفاده گردیده است .
در ابتدای استارت دستگاه انرژی موردنیاز برای تامین دمای سیستم از طریق مشعل تامین می شود.
بعد راه اندازی مشعل حرارت ایجاد شده در محفظه احتراق پکیج که تولید شده از فولاد ضد سایش می باشد جمع آوری شده و در بین چهار عدد پاس حرارتی جریان می یابد .
حرارت موجود در محفظه احتراق از طریق کوره به داخل مدار بسته (آب شوفاژ) انتقال می یابد برای انتقال حرارت به داخل پخش کننده های حرارتی که می تواند رادیاتور پنلی یا رادیاتور آلومینیومی و حتی گرمایش از کف و… باشد از پمپ سیرکوله استفاده گردیده و آب شوفاژ را با فشار بالایی به داخل رادیاتور ها هدایت می کند. همچنین برای تامین آب گرم بهداشتی قبل از انتقال به داخل رادیاتور ها آب شوفاژ با دمای 80 درجه به داخل مبدل صفحه ای انتقال پیدا می کند .
مبدل صفحه دارای صفحات مسی به صورت نازک می باشد و وظیفه انتقال دما بین صفحات را بر عهده دارد، با عبور آب شوفاژ 80 درجه از جداره دوم صفحات، آب گرم بهداشتی در جداره دیگر تامین می گردد.
چرا پکیج زمینی آلفا کم مصرف است
در نظر داشته باشید که سیستم پکیج به جز سیستم های خورشیدی تا به حال کم مصرف ترین دستگاه برای تامین دمای سیستم منازل می باشد و علت کم مصرف بودن پکیج نسبت به سیستم های قدیمی همچون موتورخانه کوچک بودن آن است.
در نظر داشته باشید که برای استفاده از شوفاژ در یک منزل مسکونی نیاز به یک دیگ آب گرم و دیگ شوفاژ و مبدل یا منبع کویل دار و همچنین منبع انبساط به صورت پشت بامی می باشد و این شامل لوله کشی وسیع و هزینه بر و در عین حال اتلاف انرژی بیشتر می باشد
در حالیکه در سیستم پکیج به جای دیگ آبگرم یا منبع کویل دار مبدل صفحه ای و به جای دیگ شوفاژ از مبدل لوله ای استفاده گردیده است و نیاز به استفاده از قطعات مجزا ندارد .
و یکی دیگر از عوامل مهم در کم مصرف بودن سیستم بهینه بودن آن می باشد زیرا پکیج های زمینی هیمورا به صورت دو مبدل و چهار پاس حرارتی طراحی شده است .
استفاده صنعتی از پکیج زمینی آلفا
در بسیاری از موارد به علت مصارف بالای سوخت هیتر و کوره هوای گرم و انواع بخاری های صنعتی ،تولید کنندگان صنعت دام و طیور و گلخانه ها اقدام به استفاده از پکیج های زمینی می نمایند که در نوع خود بی نظیر می باشد.
این نوع پکیج ها به پکیج گلخانه یا مرغداری مشهور می باشند که دارای مبدل های حرارتی قوی و سیستم کنترل دمای محیط به صورت اتوماتیک می باشد.
طرز استفاده از پکیج زمینی آلفا در محیط های صنعتی نسبت به ابعاد متفاوت می باشد و نوع پخش کننده های مورد استفاده نسبت به محل نصب متفاوت می باشد که در اکثر محیط های از یونیت هیتر یا داکت اسپلیت و فن کویل به صورت دیواری یا سقفی و حتی زمینی استفاده می گردد.
در نظر داشته باشید که برای یک سالن 2000 متری حتما باید از 12 عدد هیتر 250000 کیلوکالری استفاده گردد در حالیکه می توان با استفاده از یک دستگاه پکیج زمینی که مصرف سوخت آن برابر با یک هیتر می باشد برای گرم کردن محیط استفاده نمود.

مزایای استفاده از پکیج زمینی آپارتمان هیلیم
دوگانه سوز
تمامی پکیج های زمینی تولید شده توسط شرکت هیمورا قابل استفاده با سوخت گاز یا گازوئیل می باشد به گونه ای که می توان از مشعل دوگانه سوز برای استفاده از هر دو نوع سوخت استفاده نمود مشعل های نصب شده بر روی پکیج ها طبق سفارش به صورت گازی یا گازوئیلی خواهند بود. از سویی دیگر بر اساس سفارش امکان دوگانه سوز بودن سیستم هم وجود دارد.
کم حجم بودن سیستم
پکیج های زمینی نیاز به فضای وسیع برای نصب نداشته و طریقه نصب و راه اندازی سیستم بسیار راحت می باشد به گونه ای که تنها در یک اتاقک کوچک قابل نصب و راه اندازی خواهد بود.
ایزولاسیون
در سیستم های قدیمی بعد از نصب و راه اندازی سیستم توسط اپراتور برای جلوگیری از اتلاف انرژی حتما باید دیگ و دیگر قطعات مورد استفاده عایق کاری می گردید در حالیکه در سیستم پکیج دیگر نیاز به عایق کاری جداگانه نمی باشد زیرا در کارخانه ایزوله می گردد.
آلایندگی صوتی
صدای ایجاد شده توسط پکیج زمینی نسبت به انواع دستگاه های حرارتی از جمله هیتر و موتورخانه بسیار کمتر می باشد زیرا محفظه احتراق مورد استفاده برای موتورخانه یا هیتر بر اساس طول شعله طراحی نشده و بر اثر اثابت با دیواره محفظه احتراق ایجاد صدا و لرزش نمی نماید .
ایمنی بالا
پکیج زمینی آپارتمان هیمورا نیاز به نصب در محیط مسکونی نداشته و می توان از محیط های اضافی مانند پارکینگ یا زیر زمین و در محیط های صنعتی خارج از سالن تولید برای نصب و راه اندازی استفاده نمود .
مصرف سوخت
بزرگترین مزیت این سیستم کم مصرف بودن آن می باشد به گونه ای که بر اساس کارشناسی های انجام شده مصرف سوخت پکیج نسبت به موتورخانه 30 درصد کمتر می باشد .
مبدل شوفاژ
مبدل شوفاژ تولید شده به صورت لوله ای همراه با محفظه احتراق بسته می باشد و وظیفه این قطعه انتقال حرارت ایجاد شده توسط مشعل به آب مدار بسته یا همان شوفاژ می باشد .
مبدل آبگرم بهداشتی
مبدل آب گرم بهداشتی به صورت صفحه ای می باشد که این قطعه وارداتی بوده و برای بازدهی بیشتر از صفحات مسی برای انتقال حرارت مدار شوفاژ به آبگرم بهداشتی استفاده گردیده است.
منبع انبساط
وظیفه این قطعه تنظیم میزان بار مدار شوفاژ برای جلوگیری از افزایش حجم فشار آب مدار بسته می باشد.
ترمومتر و مانومتر
ترمومتر و مانومتر در قسمت تابلو فرمان سیستم تعبیه گردیده که وظیفه نمایش میزان بار مدار شوفاژ و دمای شبکه شوفاژ را بر عهده دارد .
تابلو فرمان
تابلو فرمان به عنوان قلب دستگاه می باشد و تمامی دستورات لازم برای راه اندازی سیستم از طرف تابلو فرمان صادر می‌گردد.
شیر تخلیه
در صورت افزایش بی رویه حجم آب برای تنظیم میزان فشار مدار بسته بر روی مبدل شوفاژ شیر اطمینان نصب گردیده و در صورت افزایش فشار به میزان 6 بار به صورت اتوماتیک فعال می شود.
عایق کاری
عایق کاری مبدل شوفاژ از طریق عایق سیاه با ضخامت 9 میلیمتر برای جلوگیری از پرت حرارتی انجام می پذیرد.
