نحوه محاسبه ظرفیت رادیاتور شوفاژ
- مهدی علمیتبار
- آموزشی, بررسی, راهنمای خرید
- آگوست 16, 2023
- 5 دسامبر 2023

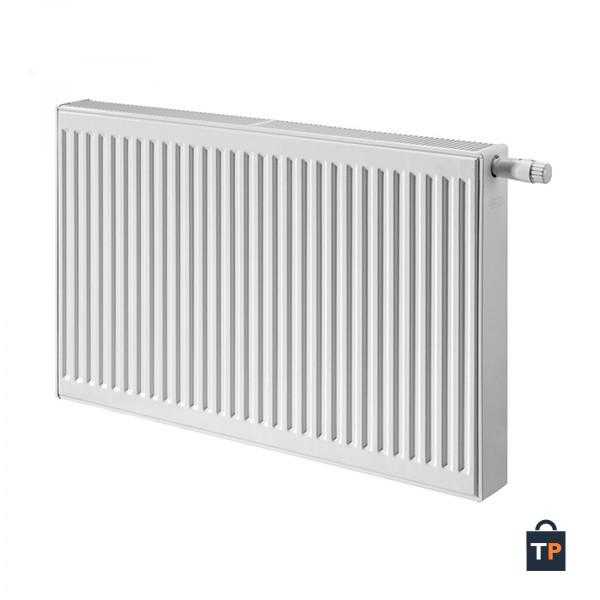

![رادیاتور پنلی شوفاژکار ۱۶۰ سانت مدل سوپر کامفورت](https://tasisplus.ir/wp-content/uploads/2023/05/رادیاتور-پنلی-شوفاژکار-100-سانتی.jpg)
یکی از موارد مهمی که در هنگام خرید رادیاتور شوفاژ باید در نظر بگیریم محاسبه ظرفیت حرارتی این وسایل گرمایشی است. این ظرفیت با توجه به مساحت منزل و تعداد اتاق خواب و غیره محاسبه میشود. برای این موضوع باید از قبل متراژ فضایی را که میخواهید برای آن رادیاتور تهیه کنید در نظر داشته باشید.
حتما بخوانید: بخاری انرژی فن دار
- متراژ فضای مورد نظر×130 (این عدد برای مناطق معتدل کوهستانی ۱۴۰ و مناطق سردتر ۱۶۰).
- مقدار به دست آمده ÷ بر عدد ۱۷۵۰ (میانگین ظرفیت حرارتی هر متر از رادیاتور فولادی)
آنچه در این مقاله میخوانید
محاسبه تعداد پرههای رادیاتور شوفاژ بر اساس مساحت
- پرههای رادیاتور در مقدار گرمایش آن مؤثر است.
- رادیاتور با تعداد پره بیشتر، گرمای بیشتری هم تولید میکند.
در انتخاب تعداد پره برای رادیاتور شوفاژ باید به عوامل محیطی و جانبی منزل نیز توجه کنید:
- آب و هوا
مناطق سردتر تعداد پره بیشتر. - منافذ ساختمان و پنجرهها
منافذ بیشتر تعداد پره بیشتر. - جنس و رنگ دیوارها
- ارتفاع ساختمان نسبت به کف
ساختمانهای بلندتر احتمالاً خنکتر هستند و نیاز به گرمای بیشتری دارند. - نوع پنجرهها(دو جداره یا تک جداره)، وضعیت موتور خانه(عایق بودن یا نبودن)، محل موتور خانه و غیره.
• شرایط داخلی ساختمان
• شرایط خارجی ساختمان
• ارتفاع از کف ساختمان
• میزان پرت انرژی
• طبقه مورد نظر مثل همکف، طبقه میانی، بالایی و …
• حجم هوای ورودی به ساختمان
• اثرات دودکشی یا همان میزان انتقال گرما به بالای ساختمان
• نوع مصالح
• تعداد نفرات ساکن و …
ظرفیت حرارتی در محصولات هر شرکتی با دیگری متفاوت است و روی کاتالوگ آن ذکر شده است.
اگر رادیاتور شما در مکانهای گرمتر نصب میشود تعداد پره کمتری نیاز دارید. اگر در زیر پنجره نصب میشود بهتر است پرههای آن بیشتر باشد.فرمول کلی محاسبه تعداد پره رادیاتور
۱kw = %۸۶ kcal/h ۱kcal = ۴btu
بار حرارتی 18 پره رادیاتور حدود 2260 کیلو کالری(دمای آب بین 70 تا 90 درجه) و (دمای متوسط محیط خانه هم نباید کمتر و یا بیشتر از حدود 18 درجه باشد.) بار حرارتی در مناطق معتدل(حدود 90 کیلو کالری در ساعت در هر متر مربع) و (در مناطق سردسیر حدود 110 کیلو کالری در هر متر مربع)برای یک ساختمان واقع در طبقه وسط.
برای خانهای 100 متری واقع شده در طبقات میانی، باید برای 100 متر مربع با حدود 3 متر ارتفاع سقف، 9500 کیلو کالری با در نظر گرفتن فرمول ۹۵×۱۰۰ و برای هر ساعت در نظر بگیریم.
برای تأمین این نیاز باید یک حوله خشککن 700 کیلو کالری در حمام و رادیاتورهایی با ظرفیت حرارتی 125کیلوکاری در سایر نقاط خانه با تقسیم بر تعداد مورد نیاز انتخاب شود. به شکل زیر: 9500-700=8800
با توجه به اینکه 700 کیلوکاری در ساعت را حوله خشک کن تأمین میکند باید 8800 کیلوکالری هم توسط سایر رادیاتورها تأمین شود. میزان و بار حرارتی 125 کیلوکالری است. پس به شکل زیر تعداد پرهها محاسبه میشود: 8800/125=70 پره
باید 70 پره رادیاتور در این محیط داشته باشیم تا به ظرفیت حرارتی 125 کیلوکالری برسیم. برای طبقات پایینی(همکف و اول) به این میزان 10 درصد اضافه کنید.
برای یک واحد 50 متری در طبقه دوم ساختمانی با عایقبندی و پنجرههای دوجداره، معادل 4500 کیلوکالری در هر ساعت لازم است. برای حمام میتوان از یک بلوک رادیاتور آلومینیوم حوله خشککن 50 در 80(به ظرفیت حرارتی حدود 700 کیلو کالری بر ساعت) و بقیه از رادیاتور(ظرفیت حرارتی 125 کیلوکالری بر ساعت) استفاده کرد.
با ضرب متراژ فضای مفید مورد نظر در کیلوکالری، گرمایش مورد نیاز آن فضا و مقدار گرمایش مورد نیاز هریک از فضاهای ساختمان خود را محاسبه نمایید. عدد حرارتی مورد نیاز ÷ گرمای تولیدی هر پره از رادیاتور
پیشنهاد تاسیس پلاس: رادیاتور پنلی لورچ
تعداد کلی پره مناسب هر فضا
• رادیاتور 5 تا 7 پره مناسب اتاق 6 تا 8 متر مربع با ارتفاع سقف حدود 2.8 متر میباشد.
• رادیاتور 7 تا 9 پره مناسب اتاق 8 تا 10 مترمربع با ارتفاع سقف حدود 2.8 متر میباشد.
• رادیاتور 9 تا 11 پره مناسب اتاق 10 تا 12 متر مربع با ارتفاع سقف حدود 2.8 متر میباشد.
• رادیاتور 11 تا 13 پره مناسب اتاق 12 تا 15 مترمربع با ارتفاع سقف حدود 2.8 متر میباشد.
