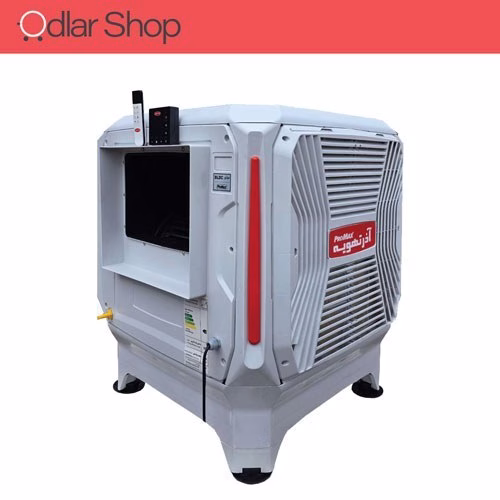

کولر پلیمری آذر تهویه مدل 4500 موتور BLDC – Azar Tahvieh polymeric cooler 4500

مقدمه مهندسی و تحول تکنولوژی تبخیری مستقیم (DEC)

سیستم‌های سرمایش تبخیری مستقیم (Direct Evaporative Cooling) در اقلیم‌های گرم و خشک به دلیل راندمان بالا و مصرف پایین انرژی همواره هسته اصلی تأسیسات برودتی به شمار می‌روند. با این حال، کولرهای سنتی با ورق‌های فلزی گالوانیزه و الکتروموتورهای القایی تک‌فاز (AC) از سه معضل بنیادین رنج می‌برند: افت محسوس راندمان مکانیکی به دلیل اتلافات اصطکاکی در سیستم پولی و تسمه، فرسایش شدید ساختاری در اثر اکسیداسیون و تشکیل رسوب‌های کربناته، و مصرف نامتعارف انرژی الکتریکی در پیک بار تابستان. نسل نوین سامانه‌های سرمایش تبخیری با معرفی کولرآبی۴۵۰۰ پلیمری اذرتهویه باموتور bldc جهشی راهبردی در رفع این چالش‌ها ایجاد کرده است. شرکت آذرتهویه با بهره‌گیری از بستر پلیمری مهندسی‌شده و معماری پیشرانه مغناطیس دائم بدون جاروبک، سامانه‌ای یکپارچه، سبک، کم‌صدا و بهینه‌سازی‌شده را وارد چرخه صنعت تأسیسات کشور کرده است.

تحلیل فنی و متالورژیکی اجزای اصلی دستگاه

بررسی موشکافانه ساختار یک کولر تبخیری پیشرفته مستلزم ارزیابی دقیق هر یک از ماژول‌های مکانیکی، هیدرولیکی و الکترونیکی آن است که در ادامه به تفکیک بررسی می‌شوند:

۱. بدنه پلیمری مهندسی‌شده با پایدارکننده اشعه ماوراء بنفش (Anti-UV Polymer)

بدنه این دستگاه از پلیمر تقویت‌شده با فرمولاسیون اختصاصی ساخته شده است. این متریال مزایای ترمودینامیکی و مکانیکی بارزی نسبت به گالوانیزه دارد:

• عایق حرارتی یکپارچه: ضریب هدایت حرارتی پلیمر بسیار کمتر از فولاد است که مانع از تبادل حرارتی بدنه با تابش مستقیم خورشید شده و از گرم شدن آب داخل تشتک جلوگیری می‌نماید.
• مقاومت مطلق در برابر خوردگی و رسوب: پلیمر ماهیت نارسانا و خنثی در برابر واکنش‌های الکتروشیمیایی و یون‌های کلسیم و منیزیم دارد؛ بنابراین دچار اکسیداسیون، زنگ‌زدگی یا سوراخ‌شدگی تشتک نمی‌شود.
• جذب ارتعاش و افت آکوستیک: ضریب استهلاک دینامیکی بالای این ساختار، نویز و ارتعاش ناشی از جریان هوادهی و چرخش فن را تعدیل می‌کند.

۲. پیشرانه درایو مستقیم بدون جاروبک (BLDC Direct-Drive)

قلب تپنده این سامانه یک الکتروموتور مغناطیس دائم بدون جاروبک (Brushless DC) است که به واسطه یک درایو اینورتر اختصاصی کنترل می‌گردد. در این نوع اتصال، پروانه هواکش مستقیماً بر روی شفت موتور کوپل شده است:

• حذف پولی، تسمه، شفت و یاتاقان: با حذف کامل سیستم واسط مکانیکی سنتی، بازده مکانیکی دستگاه به بیش از ۹۵ درصد ارتقا یافته و کلیه استهلاک‌های ناشی از سایش تسمه و نیاز به روغن‌کاری یاتاقان‌ها از میان رفته است.
• مدولاسیون پیوسته سرعت و مصرف بهینه توان: درایو اینورتر هوشمند امکان تغییر دور فن در ده‌ها سطح سرعت را فراهم می‌سازد. به جای عملکرد دو سرعته خام (کند/تند)، موتور جریان متناسب با بار برودتی واقعی دریافت می‌کند و جریان راه‌اندازی با شیب نرم (Soft Start) اعمال می‌گردد.
• ضریب توان (Power Factor) بالا: بهره‌گیری از مدارات اصلاح ضریب توان داخل درایو باعث کاهش توان راکتیو تحمیلی به شبکه برق ساختمان می‌گردد.

۳. پدهای سرمایش سلولزی با هندسه شیاردار گرید ۵۰۹۰

واسطه تبخیری دستگاه شامل پدهای سلولزی متراکم از جنس الیاف کرافت رزین‌دار با چینش موج‌دار مقطع متقاطع است. ضخامت مهندسی‌شده این پدها به قطرات آب اجازه می‌دهد فیلمی بسیار یکنواخت و بدون منافذ خالی بر روی سطح تماس با جریان هوا تشکیل دهند. این معماری راندمان اشباع تبخیری (Evaporation Saturation Efficiency) را به بالای ۸۵ درصد می‌رساند، مانع از افت فشار استاتیک نامتعارف در مسیر مکش هوا می‌شود و پدیده پرتاب قطرات آب (Drift Carryover) را به صفر می‌رساند.

۴. مدار هیدرولیک، سنسورهای سطح و پمپ تخلیه خودکار (Auto Blowdown System)

توزیع یکنواخت آب توسط سامانه آب‌پخش‌کن چندشاخه هیدرولیکی انجام می‌پذیرد که از گرفتگی نازل‌ها جلوگیری می‌کند. علاوه بر پمپ آب‌رسان مغناطیسی مستغرق، این کولر مجهز به پمپ تخلیه اتوماتیک (Drain Pump) است. این پمپ طبق برنامه‌ریزی میکروپروسسور، در دوره‌های زمانی مشخص بخشی از آب اشباع‌شده از املاح را تخلیه نموده و آب تازه را جایگزین می‌کند. این چرخه مداوم (Blowdown) مانع از بالا رفتن نمک‌های محلول (TDS) و تشکیل رسوب‌های گچی بر روی پدهای سلولزی می‌شود.

جدول مشخصات فنی و هیدرولیکی

مشخصات فنی کولرآبی۴۵۰۰ پلیمری اذرتهویه باموتور bldc در جدول زیر به صورت طبقه‌بندی‌شده آورده شده است:

فرمول محاسباتی ظرفیت متناسب با بار حرارتی و متراژ

در محاسبات استاندارد مهندسی تأسیسات (اشری ASHRAE)، ظرفیت هوادهی کولرهای تبخیری بر اساس حجم هوای مورد نیاز برای تعداد تعویض هوا در ساعت (Air Changes per Hour – ACH) و پوشش بار محسوس اقلیم گرم و خشک تعیین می‌شود.

برای تعیین ظرفیت به فوت مکعب در دقیقه (CFM) از رابطه پایه‌ای زیر استفاده می‌گردد:

CFM = (V × ACH) / 60

در این فرمول:

• V: حجم خالص فضای تحت پوشش بر حسب فوت مکعب (مساحت × ارتفاع).
• ACH: نرخ تعویض هوا در ساعت؛ در سرمایش تبخیری مناطق کویری معمولاً بین ۲۰ الی ۳۰ بار در ساعت در نظر گرفته می‌شود.

معادل سازی ظرفیت بر اساس متراژ برای ساختمان‌های مسکونی با سقف استاندارد (ارتفاع حدود ۳ متر) به شکل رابطه ساده‌شده متریک عبارت است از:

Q (m³/h) = Area (m²) × 3 × ACH

ظرفیت نامی ۴۵۰۰ فوت مکعب بر دقیقه معادل تقریبی ۷۶۵۰ متر مکعب در ساعت است. با در نظر گرفتن نرخ تعویض هوای ۲۵ بار در ساعت و افت فشارهای متعارف در کانال‌کشی ساختمان، این دستگاه برای پوشش فضاهایی به متراژ ۸۰ الی ۱۳۰ متر مربع در شرایط آب و هوایی خشک با عایق‌بندی استاندارد گزینه‌ای کاملاً بهینه است.

راهنمای نصب ایمن، الزامات اجرایی و عیب‌یابی کدهای خطا

عملکرد پایدار و راندمان بیشینه دستگاه وابسته به رعایت پارامترهای آیین‌نامه‌ای در مرحله نصب و راه‌اندازی است:

الزامات هیدرولیک و مکانیک

• تراز بودن بستر: دستگاه باید بر روی شاسی تراز و مستحکم نصب گردد. شیب نامتعارف باعث عدم تقارن در تشتک و بروز خطای سنسور سطح آب خواهد شد.
• افت فشار کانال و لرزه‌گیر: اتصال دهانه خروجی هوا به کانال اصلی حتماً باید به واسطه لرزه‌گیر برزنتی مقاوم انجام گیرد تا هیچ‌گونه ارتعاشی به سازه منتقل نشود. افت فشار استاتیکی کانال‌کشی نباید از ۱۲۰ پاسکال فراتر رود.
• لوله ورودی آب و تخلیه: فشار خط تغذیه آب باید بین ۲ الی ۴ بار باشد. مسیر تخلیه پمپ درین اتوماتیک باید مستقیماً با شیب ثقلی مناسب به نزدیک‌ترین کف‌شور متصل گردد.

الزامات الکتریکال

• تغذیه مدار باید مجهز به کلید محافظ جان (RCCB) با حساسیت ۳۰ میلی‌آمپر و کلید مینیاتوری تیپ C باشد.
• سیم ارت دستگاه باید به سیستم ارتینگ هم‌پتانسیل ساختمان کوپل شود تا نویزهای فرکانسی درایو اینورتر دفع گردد.

کدهای خطای متداول برد اینورتر هوشمند

سیستم کنترل هوشمند دستگاه در صورت وقوع شرایط کاری نامتعارف، کدهای خطای استانداردی را روی نمایشگر ترموستات دیواری نمایش می‌دهد:

• E1 - خطای نوسان ولتاژ ورودی (Under/Over Voltage): فعال شدن مدار محافظ در شرایطی که ولتاژ شبکه از محدوده ۱۷۵ ولت کمتر یا از ۲۵۵ ولت بیشتر شود.
• E2 - اضافه جریان درایو یا قفل مکانیکی پروانه (Overcurrent / Locked Rotor): وجود مانع مکانیکی در مسیر چرخش پروانه یا آسیب به ماسفت‌های قدرت درایو اینورتر.
• E3 - خطای هیدرولیک و سطح آب (Water Shortage / Sensor Fault): کاهش سطح آب تشتک به زیر حد مجاز، قطعی آب ورودی، یا نقص فنی در پروب الکترونیکی اندازه‌گیری سطح.
• E4 - خطای حرارتی ماژول قدرت (Inverter IPM Over-Temperature): بالا رفتن بیش از حد دمای سینک حرارتی درایو اینورتر در اثر بار بیش از حد یا ضعف در تهویه محفظه برد.
• E5 - خطای قطع ارتباط دیتای سریال (Communication Loss): قطعی کابل شیلددار رابط میان پنل ترموستات لمسی و برد مرکزی دستگاه.

سوالات متداول خریداران (FAQ)

۱. چرا موتورهای بدون جاروبک BLDC تا ۶۰ درصد کمتر از موتورهای موتوژنی سنتی برق مصرف می‌کنند؟

موتورهای القایی سنتی دو سرعته دارای راندمان کاری پایینی (حدود ۵۰ الی ۶۰ درصد) بوده و تلفات حرارتی بالایی در روتور قفسی دارند. در نقطه مقابل، موتورهای BLDC با استفاده از آهنرباهای دائمی از جنس نئودیمیوم تلفات مسی روتور را حذف کرده و با بهره‌گیری از سوئیچینگ الکترونیکی بهینه‌سازی‌شده، راندمان الکترومکانیکی را به بالای ۹۲ درصد می‌رسانند.

۲. تفاوت اساسی بدنه پلیمری آذرتهویه با کولرهای گالوانیزه متداول چیست؟

ورق‌های گالوانیزه حتی با پوشش رنگ پودری الکترواستاتیک، پس از چند فصل مجاورت با آب و نمک‌های معدنی دچار خوردگی موضعی، زنگ‌زدگی و تشکیل سوراخ در کفی می‌شوند. پلیمر مهندسی‌شده آذرتهویه ساختاری یکپارچه، کامپوزیتی و بدون درز دارد که در برابر اشعه UV آفتاب و رسوبات آهکی صد در صد مصون است و عمری بیش از سه برابر فلز دارد.

۳. مکانیزم تخلیه خودکار (Auto Drain) چگونه طول عمر پدهای سلولزی را افزایش می‌دهد؟

در اثر تبخیر مداوم آب، غلظت املاح معدنی در آب تشتک بالا می‌رود. در سامانه‌های قدیمی این نمک‌ها روی روزنه‌های پوشال رسوب می‌کردند. در این محصول، پمپ تخلیه خودکار طبق زمان‌بندی آب املاح‌دار را دورریز کرده و با ورود آب شیرین تازه، از تشکیل کبره و شوره روی ساختار پد سلولزی ۵۰۹۰ ممانعت به عمل می‌آورد.

۴. آیا این دستگاه نیاز به سرویس‌های دوره‌ای روغن‌کاری و رگلاژ تسمه دارد؟

خیر؛ سیستم انتقال قدرت از نوع درایو مستقیم (Direct-Drive) است. به دلیل حذف یاتاقان‌های گریس‌خور، شفت واسط، پولی‌ها و تسمه انتقال توان، این دستگاه عملاً بدون نیاز به سرویس مکانیکی فصلی طراحی شده و تنها به شست‌وشوی ساده پایان فصل نیاز دارد.

۵. سطح صدای دستگاه در فضاهای مسکونی چگونه ارزیابی می‌شود؟

به واسطه بالانس دینامیکی دقیق پروانه گریز از مرکز، کوپلینگ مستقیم بر شفت موتور، حذف صدای جیغ تسمه، جذب ارتعاشات توسط بدنه پلیمری و امکان تنظیم پیوسته دور با اینورتر، سطح فشار صوت در دورهای متوسط و پایین زیر ۵۰ دسی‌بل است که محیطی بسیار آرام برای استراحت فراهم می‌کند.

نتیجه‌گیری و راهنمای خرید با ضمانت تأسیس‌پلاس

کولرآبی۴۵۰۰ پلیمری اذرتهویه باموتور bldc نمادی از همگرایی دانش ترمودینامیک و الکترونیک صنعتی در کاهش اتلافات انرژی کشور است. سرمایه‌گذاری برای این تجهیز به دلیل حذف کامل هزینه‌های مکرر سرویس، مصرف بهینه برق با گرید A+++، و عمر طولانی پدهای سلولزی و بدنه پلیمری، در کمتر از دو فصل بهره‌برداری از محل صرفه‌جویی قبوض برق و استهلاک قطعات مستهلک خواهد شد.

فروشگاه آنلاین تأسیس‌پلاس (tasisplus.ir) با بهره‌گیری از کادر مجرب مهندسی مکانیک، اصالت فیزیکی، سلامت کامل مدارات اینورتر و کارت گارانتی رسمی شرکت آذرتهویه را برای این محصول تضمین می‌نماید. جهت بررسی نقشه‌های کانال‌کشی، انطباق ظرفیت با متراژ واقعی سازه، و دریافت مشاوره مهندسی پیش از خرید، با دپارتمان فنی تأسیس‌پلاس در ارتباط باشید.
