کولر پلیمری سلولزی BLDC چیست؟ مقایسه البرز، ایرومکس و انرژی

کولر پلیمری سلولزی BLDC نسل نوین سیستم‌های تهویه مطبوع تبخیری مستقیم (Direct Evaporative Cooling) است که با تلفیق بدنه پلیمری ضد UV، واسطه‌های تبخیری سلولزی متراکم و محرک‌های مغناطیس دائم بدون جاروبک (Brushless DC)، افت مصرف انرژی الکتریکی را تا ۶۰ درصد و راندمان خنک‌کاری را تا بالای ۸۵ درصد می‌رساند. حذف پولی، تسمه، شفت و یاتاقان در این تجهیزات، اتلاف مکانیکی را ریشه‌کن کرده و کنترل اینورتر پیوسته (Stepless) دور فن را در کنار کاهش ۳۰ درصدی مصرف آب به ارمغان آورده است. در این مقاله تحلیلی-مهندسی، مبانی ترمودینامیکی، تحلیل الکترومکانیکی موتورهای BLDC، ضوابط اجرایی مباحث ۱۴ و ۱۶ مقررات ملی ساختمان، بررسی تخصصی برندهای پیشرو نظیر نیرو تهویه البرز، ایرومکس و انرژی، و جدول عیب‌یابی جامع بررسی می‌شود.

۱. مبانی ترمودینامیک و نحوه عملکرد سیستم تبخیری پلیمری#

اساس سرمایش تبخیری بر فرایند سرمایش آدیاباتیک (Adiabatic Cooling) در نمودار سایکرومتریک استوار است؛ فرایندی که در آن دمای حباب خشک (Dry-Bulb Temperature) با دریافت گرمای نهان تبخیر از هوای عبوری و انتقال آن به ذرات آب پاشیده‌شده، کاهش یافته و هم‌زمان آنتالپی کل هوا تقریباً ثابت می‌ماند. با افزایش رطوبت نسبی تا نزدیکی خط اشباع، دمای هوای خروجی به سمت دمای حباب مرطوب (Wet-Bulb Temperature) میل می‌کند.

راندمان اشباع یا اثرگذاری تبخیری ($\varepsilon$) در کولرهای تبخیری با رابطه زیر محاسبه می‌شود:

ε = (T_db,in – T_db,out) / (T_db,in – T_wb,in) × 100

در کولرهای سنتی پوشالی به دلیل تراکم ناهمگن بافت چوب، نشست پوشال بر اثر نیروی ثقل و ایجاد کانال‌های هوای خشک بدون تماس با آب (Air Bypass)، راندمان اشباع معمولاً بین ۴۵ تا ۵۵ درصد نوسان دارد. در مقابل، در پدهای سلولزی با ضخامت ۱۰ سانتی‌متر و زاویه هندسی کنگره‌ای متقاطع (استاندارد Flute 5090 یا 7090)، جریان پیوسته و یکنواخت لایه‌ای آب روی سطوح کرافت، سطح تماس مؤثر را به بیش از ۴۰۰ متر مربع در هر متر مکعب پد افزایش می‌دهد. این هندسه مهندسی‌شده موجب می‌شود که راندمان سرمایش کولر پلیمری سلولزی به ۸۵ الی ۹۲ درصد ارتقا یابد و دمای هوای خروجی تا ۴ الی ۶ درجه سانتی‌گراد خنک‌تر از مدل‌های پوشالی مشابه تحویل داده شود.

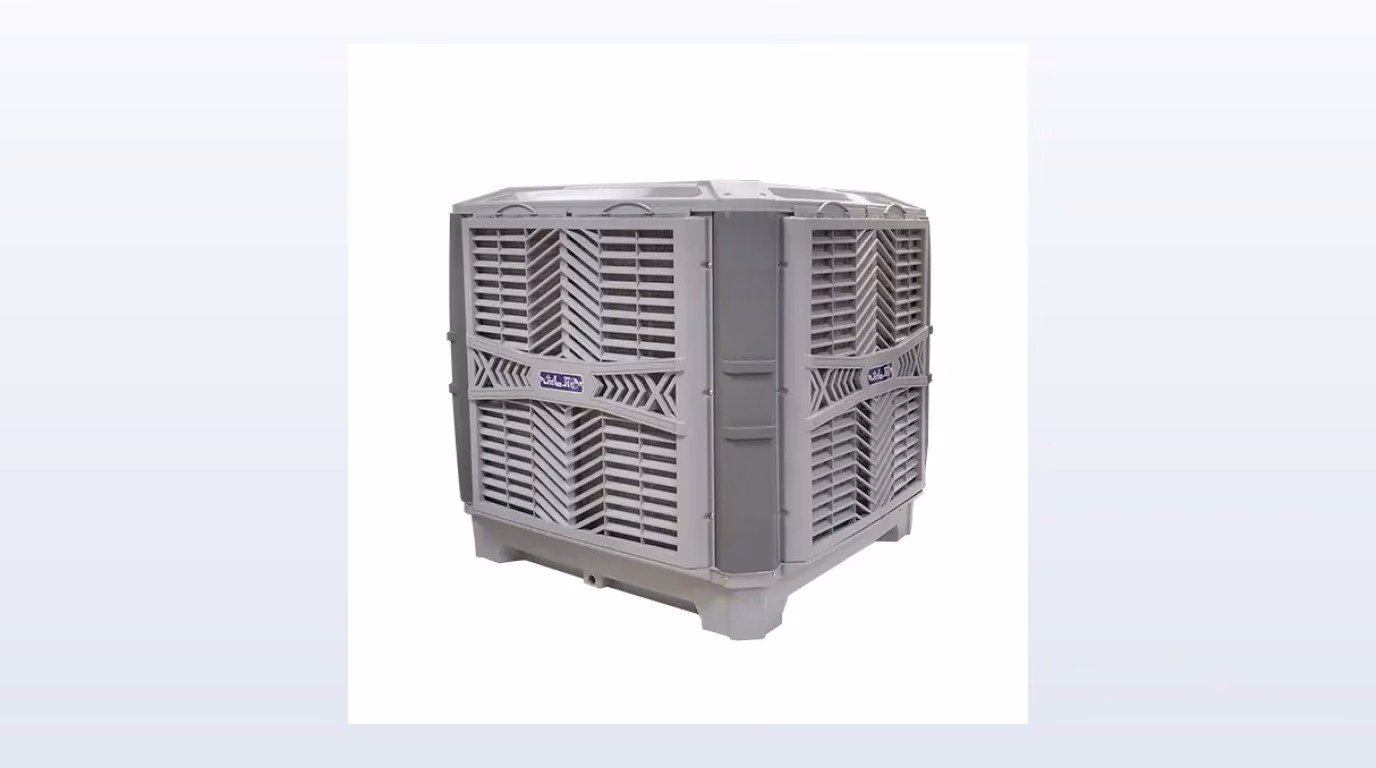

مزیت تعیین‌کننده دیگر، جنس بدنه از پلیمرهای مهندسی‌شده نظیر پلی‌پروپیلن تقویت‌شده (Polypropylene با افزودنی‌های Anti-UV) و پلی‌آمید است. برخلاف ورق‌های گالوانیزه که ضریب انتقال حرارت هدایتی بالایی دارند ($k \approx 50 \text{ W/m}\cdot\text{K}$) و حرارت تابشی نور خورشید در پشت‌بام را بلافاصله به آب تشتک و محفظه داخلی منتقل می‌کنند، بدنه پلیمری نقش عایق حرارتی کارآمد ($k \approx 0.15 \text{ W/m}\cdot\text{K}$) را ایفا کرده و از اتلاف سرمایش جلوگیری می‌کند.

۲. تحلیل فنی موتور BLDC؛ مهندسی کاهش ۶۰ درصدی مصرف برق#

یکی از پرتکرارترین پرسش‌های جامعه مهندسی این است که کاهش ۶۰ درصدی مصرف الکتریسیته در کولر پلیمری سلولزی bldc چگونه محقق می‌شود؟ این امر حاصل بازنگری بنیادین در سیستم محرکه مکانیکی و الکتریکی کولر است:

الف) حذف تلفات اصطکاک و انتقال قدرت واسطه (Direct Drive)#

در کولرهای آبی سنتی، از الکتروموتورهای القایی آسنکرون (تک‌فاز دو دور خازن‌دار یا اسپلیت‌فاز) استفاده می‌شود. گشتاور موتور از طریق شفت، پولی کوچک موتور، تسمه لاستیکی، پولی بزرگ و شفت مرکزی یاتاقان‌ها به پروانه منتقل می‌شود. اتلاف توان ناشی از لغزش تسمه (Belt Slip)، سفتی بیش از حد تسمه، فرسایش بوش و یاتاقان‌ها و عدم هم‌راستایی پولی‌ها، بین ۲۰ تا ۳۵ درصد از توان مکانیکی مفید الکتروموتور را مستهلک می‌کند. در سیستم‌های BLDC، روتور موتور مستقیماً روی هاب پروانه (Direct Drive) کوپل شده و راندمان انتقال قدرت به ۱۰۰ درصد می‌رسد.

ب) بازده الکترومغناطیسی موتورهای مغناطیس دائم (PMSM/BLDC)#

در موتورهای القایی، برای تشکیل میدان مغناطیسی در روتور نیاز به جریان القایی است که تلفات ژول روتور ($I^2R$) را تحمیل می‌کند. بازده این موتورها به ندرت به ۷۰ درصد می‌رسد. در مقابل، موتورهای BLDC با استفاده از آهنرباهای دائمی نئودیمیوم (NdFeB) درون روتور، تلفات روتور را به صفر رسانده و بازده الکتریکی سیستم محرکه را به بیش از ۹۰ تا ۹۴ درصد در کل دامنه کاری افزایش می‌دهند.

ج) کنترل دور پیوسته با اینورتر مبتنی بر الگوریتم FOC#

موتورهای قدیمی تنها دارای دو وضعیت دور کند (معمولاً ۹۵۰ دور بر دقیقه) و دور تند (۱۴۲۵ دور بر دقیقه) هستند. وقتی دمای محیط اندکی بالا می‌رود، کاربر ناچار است سیستم را در دور تند قرار دهد که حداکثر جریان نامی را می‌کشد. اما درایور هوشمند اینورتر با کنترل برداری میدان (Field-Oriented Control)، سرعت موتور را در ۱۰۰ پله یا به صورت بی‌نهایت پیوسته بر اساس فرمان ترموستات دیجیتال تنظیم می‌کند. طبق قوانین تشابه فن‌ها (Fan Affinity Laws):

P_2 / P_1 = (N_2 / N_1)^3

توان مصرفی فن با مکعب سرعت ($N^3$) متناسب است. بدین ترتیب، با کاهش سرعت دوران پروانه به میزان تنها ۲۰ درصد، توان مصرفی الکتریکی حدود ۵۰ درصد افت پیدا می‌کند. این قابلیت در شب‌ها و ساعات خنک روز، افت بار الکتریکی خیره‌کننده‌ای را ثبت می‌کند.

۳. ارزیابی مهندسی برندهای شاخص: البرز، ایرومکس و انرژی#

در بازار تخصصی ایران، سه شرکت رویکردهای متمایزی را در زمینه تجاری‌سازی فن‌آوری سرمایش پلیمری سلولزی پیاده‌سازی کرده‌اند که در ادامه مشخصات سیستمیک آن‌ها بررسی می‌شود:

۱. شرکت نیرو تهویه البرز (NTL)#

نیرو تهویه البرز پیشتاز ساخت بدنه‌های یکپارچه پلیمری قالبی با ضخامت بالا و مقاومت مکانیکی عالی در برابر ضربه و تشعشع UV خورشید است. شاخص‌ترین محصولات این شرکت عبارتند از:

• کولر پلیمری سلولزی 6500 البرز مدل bcf 65: این دستگاه با دبی هوادهی ۶۵۰۰ متر مکعب بر ساعت (معادل حدود ۳۸۰۰ تا ۴۰۰۰ CFM واقعی)، گزینه‌ای ایده‌آل برای واحدهای مسکونی تا ۱۳۰ متر مربع است. بهره‌گیری از درایور داخلی اینورتر، پمپ غرقابی مستغرق آب‌بند و پدهای سلولزی رزین‌دار با دانسیته بالا، استهلاک سیستم را به حداقل رسانده است. طراحی بدنه امکان دسترسی فوق‌العاده سریع به پدها جهت نظافت سالانه را فراهم می‌کند.
• کولر پلیمری سلولزی البرز مدل 15000 بالازن: در فضاهای با کاربری اداری، تجاری و سوله‌های صنعتی و ورزشی که نیاز به هوادهی با حجم بالا (۹۰۰۰ CFM) وجود دارد، مدل ۱۵۰۰۰ با فن آکسیال پیشرفته و جهت خروجی بالا (Top Discharge) طراحی شده است. کانال‌کشی در پروژه‌هایی که داکت ورودی در سقف یا ارتفاع قرار دارد، با خروجی بالازن این دستگاه بدون نیاز به زانویی‌های با افت فشار دینامیکی بالا انجام می‌شود.
• تنوع خروجی‌ها: علاوه بر مدل بالازن، شرکت البرز این دستگاه‌ها را در مدل‌های پایین‌زن (Down Discharge) برای نصب آسان روی بام با اتصال مستقیم به کانال عمودی رایزر و روبروزن (Front Discharge) برای نصب در بالکن‌ها و تراس‌ها عرضه می‌کند.

۲. سیستم‌های خنک‌کننده ایرومکس (Airomax)#

کولر پلیمری سلولزی ایرومکس با تمرکز ویژه بر هوشمندسازی و بهینه‌سازی صدا و آکوستیک به بازار عرضه شده است. فن‌های مورب (Mixed-Flow) یا سانتریفیوژ پیشرفته با بالانس دینامیکی دیجیتال، سطح صدای این دستگاه‌ها را در مقایسه با سایر کولرها به زیر ۵۰ دسی‌بل در دور متوسط می‌رساند. پنل ترموستاتیک لمسی ایرومکس با سنسورهای دقیق دما و رطوبت محیطی، دور فن را به شکل خودکار بر اساس آسایش حرارتی (Thermal Comfort) استاندارد ASHRAE 55 تنظیم می‌کند.

۳. تجهیزات سرمایشی انرژی (Energy)#

برند نام‌آشنای کولر پلیمری سلولزی انرژی که اعتبار دیرینه‌ای در استانداردسازی پدهای سلولزی در ایران دارد، مدل‌های سلولزی مدرن خود را با رویکرد تطابق حداکثری با شرایط اقلیمی فلات مرکزی و آب‌های با سختی بالا (Hard Water) بهینه‌سازی کرده است. کنترل دقیق سیستم توزیع آب (Water Distribution Network) به وسیله لوله‌های پلی‌اتیلنی کالیبره، مانع از تشکیل نقاط خشک روی پد و جلوگیری از تجمع کریستال‌های کلسیم و منیزیم می‌شود.

۴. جدول جامع مقایسه فنی و مشخصات مهندسی مدل‌های شاخص#

برای دستیابی به یک نمای مهندسی منسجم و انتخاب بر مبنای بار برودتی مورد نیاز، مشخصات فنی مدل‌های شاخص در جدول زیر تدوین شده است:

۵. ضوابط فنی نصب و انطباق با مباحث ۱۴ و ۱۶ مقررات ملی ساختمان#

صرف خرید یک کولر پلیمری مجهز، تضمین‌کننده بهره‌وری نامی آن نخواهد بود مگر اینکه الزامات استانداردهای مهندسی ساختمان در مرحله جانمایی و اجرا مو به مو پیاده‌سازی شود:

الف) ضوابط مبحث ۱۴ (تأسیسات گرمایی، تعویض هوا و تهویه مطبوع)#

• فاصله مجاز از منابع آلاینده: طبق بندهای صریح مبحث ۱۴، دهانه مکش هوای تازه کولر باید حداقل ۵ متر از لوله‌های ونت فاضلاب، دودکش‌های پکیج و موتورخانه، و خروجی فن‌های اگزاست توالت و آشپزخانه فاصله داشته باشد تا از مکش گازهای سمی و نامطبوع به داخل فضاهای مسکونی ممانعت شود.
• اتصال انعطاف‌پذیر (Flexible Duct): خروجی دهانه هوای دستگاه به هیچ عنوان نباید مستقیماً به کانال ورق گالوانیزه پیچ شود. استفاده از برزنت‌های ضخیم برزنتی چندلایه با طول حداقل ۲۰ الی ۳۰ سانتی‌متر الزامی است تا ارتعاشات باقیمانده، هرچند اندک، به سیستم کانال‌کشی ساختمان ایزوله شود.
• مسیر بازگشت و اگزاست هوا (Relief Air Path): سیستم‌های تبخیری همواره ۱۰۰ درصد هوای تازه وارد ساختمان می‌کنند. بنابراین برای جلوگیری از افزایش فشار مثبت در ساختمان و اشباع رطوبت که احساس شرجی ایجاد می‌کند، باید سطح معینی از پنجره‌ها (حدود ۱ سانتی‌متر مربع به ازای هر CFM هوادهی) به صورت نیمه‌باز باشد یا از دمپرهای اگزاست اتوماتیک در نقاط بالایی ساختمان استفاده گردد.

ب) ضوابط مبحث ۱۶ (تأسیسات بهداشتی ساختمان)#

• تأمین آب تغذیه و پیشگیری از برگشت جریان: خط تغذیه آب کولر باید مجهز به شیر فلکه قطع جریان اختصاصی بوده و با لوله‌های پلیمری با قطر نامی حداقل ۱۵ میلی‌متر (PEX یا PP-R) اجرا شود. برای حفاظت از شبکه آب شهری، تعبیه مکانیزم فاصله هوایی (Air Gap) الزامی است تا مانع مکش معکوس آب تشتک به سیستم لوله‌کشی آب شرب شود.
• لوله تخلیه سرریز و شستشو (Blowdown Line): لوله درین کف تشتک باید با شیب استاندارد به نزدیک‌ترین کف‌شور حیاط یا آبراهه بام متصل گردد و تخلیه مستقیم آن روی عایق رطوبتی بام (ایزوگام) به علت تجمع رسوبات معدنی و نمک‌های آب تبخیری اکیداً ممنوع است.

۶. راهنمای گام‌به‌گام سرویس فصلی و چک‌لیست نگهداری دوره‌ای#

طول عمر بالای پدهای سلولزی (۴ الی ۶ سال در مقایسه با پوشال یک‌ساله) و موتور بدون سایش BLDC، نیازمند رعایت چند دستورالعمل ساده اما حیاتی سرویس دوره‌ای است:

چک‌لیست راه‌اندازی ابتدای فصل تابستان#

• بررسی فیزیکی پدها: باز کردن درب‌های پلیمری، شستشوی سطحی رسوبات با فشار ملایم آب (عدم استفاده از واترجت یا برس‌های سیمی خشن که منافذ سلولز را تخریب می‌کند).
• تست عملکرد پمپ درین اتوماتیک: پاکسازی املاح رسوب‌کرده در کف تشتک پلیمری و بررسی مسیر خروجی شیر تخلیه برقی. سیستم اتودرین با تخلیه دوره‌ای آب پر از نمک، TDS آب تشتک را زیر ۱۰۰۰ ppm نگه می‌دارد و عمر مفید پدها را تا سه برابر بالا می‌برد.
• تنظیم شناور (فلوتر): تراز بودن سطح شناور مغناطیسی یا مکانیکی تا ارتفاع آب ۲ سانتی‌متر زیر لوله سرریز تنظیم شود.
• بازرسی هدایت الکتریکی و سیم‌کشی اینورتر: تست ترمینال‌های برق ورودی، اطمینان از سلامت فیوز مینیاتوری تیپ B و بررسی ارتینگ دستگاه با مقاومت زمین استاندارد (زیر ۲ اهم).

چک‌لیست جمع‌آوری و بایگانی زمستانه#

• تخلیه کامل آب از تشتک به کمک پمپ تخلیه و خشک کردن محفظه داخلی.
• بستن شیر ورودی آب و باز کردن پیچ مهره شیلنگ تغذیه جهت جلوگیری از ترکیدگی ناشی از یخ‌زدگی در یخبندان‌های زمستانه.
• مسدود کردن دریچه خروجی کولر با کاورهای برزنتی ضدباد برای ممانعت از فرار حرارت رادیاتورها و گرمایش ساختمان به بیرون در فصل سرد.

۷. عیب‌یابی تخصصی خطاهای رایج در کولرهای پلیمری BLDC#

سیستم‌های کنترل الکترونیکی اینورتر به گونه‌ای طراحی شده‌اند که هنگام وقوع ناهنجاری، فرآیند را برای صیانت از نیمه‌هادی‌های سوئیچینگ (IGBT) متوقف کرده و خطای متناظر را روی نمایشگر یا برد نمایش می‌دهند:

۸. پیوستگی چرخه آسایش فصلی: هم‌افزایی سرمایش تبخیری و گرمایش پایدار#

مدیریت اصولی انرژی در یک ساختمان مسکونی یا اداری نیازمند نگرش کل‌نگر به تأسیسات مکانیکی است. همان‌طور که در فصل تابستان با جایگزینی کولرهای پرمصرف قدیمی با تجهیزات پلیمری BLDC، مصرف توان الکتریکی سرمایش ساختمان به زیر ۳۰۰ وات می‌رسد، در فصل زمستان نیز انتخاب صحیح مولدها و پایدارکننده‌های گرمایشی نقشی حیاتی در بهره‌وری انرژی ایفا می‌کند.

در پروژه‌های بازسازی و ساخت‌وساز مدرن، هماهنگی ظرفیت پایانه حرارتی با ابعاد فضا حیاتی است. بررسی و استعلام از آرشیو قیمت و خرید انواع رادیاتور با گارانتی تعویض این امکان را به مهندسان طراح می‌دهد تا سطح انتقال حرارت پره‌ها را دقیقاً متناسب با بار اتلاف حرارتی پنجره‌ها و دیوارهای بیرونی برآورد کنند.

از طرفی، تعیین صحیح توان بویلر و پکیج به صورت زنجیره‌ای مستقیم با این مبحث گره خورده است. برای آپارتمان‌های متعارف شهری، محاسبه دقیق انتخاب ظرفیت پکیج بوتان ۲۴ هزار از اتلاف گاز طبیعی و تولید مکرر سیکل‌های روشن/خاموش (Short Cycling) مشعل جلوگیری می‌نماید. همچنین آگاهی از ساختار و متریال مبدل‌های حرارتی در مقالاتی همچون بررسی کیفیت و ساختار پکیج لورچ به کارفرمایان کمک می‌کند تجهیزاتی با راندمان متناسب با اقلیم منطقه برگزینند. در صورت استفاده از پکیج‌های شوفاژکار نیز، مطالعه مرجع تخصصی راهنمای تنظیمات پکیج شوفاژکار پارامترهای دمایی مدار گرمایش و آبگرم مصرفی را در تعادل بهینه مصرف انرژی قرار می‌دهد.

۹. پرسش‌های متداول مهندسی (FAQ)#

آیا کولر پلیمری سلولزی BLDC برای شهرهای مرطوب و ساحلی مناسب است؟#

خیر. بر پایه اصول سایکرومتریک، مکانیزم سرمایش تبخیری وابسته به پتانسیل جذب رطوبت توسط هوای ورودی است (اختلاف دمای حباب خشک و حباب مرطوب). در مناطقی نظیر شهرهای ساحلی خلیج فارس، دریای عمان و خطه ساحلی شمال ایران که رطوبت نسبی هوا بالاتر از ۶۵ تا ۷۰ درصد است، تبخیر آب بسیار اندک بوده و دستگاه هوا را به حالت اشباع آزاردهنده تبدیل می‌کند. این کولرها برای اقلیم‌های گرم و خشک و نیمه‌خشک (مانند تهران، اصفهان، شیراز، یزد، کرمان و مشهد) بالاترین راندمان را با کمترین هزینه برق ثبت می‌کنند.

تفاوت اصلی پد سلولزی ۵۰۹۰ با ۷۰۹۰ در کولرهای پلیمری چیست؟#

اعداد ۵۰۹۰ و ۷۰۹۰ به هندسه شیارهای پد اشاره دارند. در پد ۵۰۹۰، زاویه هندسی ورقه‌ها متقارن بوده و ارتفاع شیارها ۵ میلی‌متر است که افت فشار هوای بسیار پایینی ایجاد می‌کند و در سرعت‌های هوایی بالاتر کاربرد دارد. در پد ۷۰۹۰، ارتفاع شیار ۷ میلی‌متر و زاویه ورقه‌ها معمولاً ۴۵/۴۵ یا ۶۰/۳۰ درجه است که سطح تماس مؤثرتر و ماندگاری آب بیشتری پدید می‌آورد. اکثر کولرهای پلیمری خانگی نظیر BCF-65 البرز از پد ۷۰۹۰ برای رسیدن به بیشترین بازده خنک‌کاری استفاده می‌کنند.

علت عدم نیاز به تعویض هرساله پدهای سلولزی در مقایسه با پوشال چیست؟#

پدهای سلولزی از کاغذهای کرافت فنلاندی متراکم با فناوری رزین‌دهی خاص تولید می‌شوند. ساختار صلب و مشبک آن‌ها مانع از افتادگی، خرد شدن الیاف و گندیدگی ناشی از رطوبت می‌شود. وجود پمپ درین اتوماتیک و سیستم خودکار تخلیه آب شور در کولرهای پلیمری پیشرفته نیز مانع از رسوب‌گیری شدید پدها شده و طول عمر مفید آن‌ها را به ۴ تا ۶ سال ارتقا می‌دهد.

آیا بدنه پلیمری زیر نور خورشید در تابستان شکننده و دچار فرسایش نمی‌شود؟#

پلیمر مورد استفاده در کولرهای استاندارد صنعتی از نوع پلی‌پروپیلن تثبیت‌شده با مستربچ‌های ضد اشعه فرابنفش (Anti-UV Stabilizers) و الیاف شیشه تقویت‌شده است. این متریال در دماهای بالا تا ۸۰ درجه سانتی‌گراد تغییر فرم نداده و بر اثر تابش خورشید نمی‌پوسد، در حالی که بدنه‌های گالوانیزه پس از چند سال به دلیل تخریب پوشش روی بر اثر کلر و املاح آب، دچار خوردگی گالوانیک و پوسیدگی عمیق کف تشتک می‌شوند.

آیا موتور BLDC نیاز به سرویس روغن‌کاری، تعویض تسمه یا تنظیم شفت دارد؟#

خیر. در الکتروموتورهای BLDC قطعات متحرک سایشی مانند تسمه لاستیکی، پولی و جاروبک‌های زغالی کاملاً حذف شده‌اند. بلبرینگ‌های دوربالای مورد استفاده در این موتورها از نوع آب‌بند گریس‌خورده دائمی (Sealed for Life) با استاندارد حفاظتی IP55 یا IP65 هستند که در برابر نفوذ رطوبت و گردوغبار محیط عایق بوده و در طول دوره بهره‌برداری به هیچ‌گونه روغن‌کاری و تنظیم دوره‌ای نیاز ندارند.
