لولههای ۵ لایه نیوپایپ (PEX-b/Al/PEX-b) با ترکیب پلیمر مشبک و آلومینیوم جوش اولتراسونیک، تحولی در لولهکشی توکار آب شرب، رادیاتور شوفاژ و گرمایش از کف ایجاد کردهاند. این لولهها زنگ نمیزنند، رسوب نمیگیرند، تحمل دمای پیوسته تا ۹۰ درجه سانتیگراد و فشار تا ۱۰ بار را دارند و نفوذ اکسیژن به مدار را به صفر میرسانند. در این مقاله تفاوتهای اتصالات پرسی و کوپلی، جدول ابعاد و استانداردهای اجرای لولهکشی ۵ لایه را بررسی میکنیم.
۱. ساختار ۵ لایه PEX-Al-PEX چگونه کار میکند؟
این لولهها از پنج لایه به هم چسبیده تشکیل شدهاند:
- لایه داخلی از پلیمر شبکهای PEX که در تماس با آب شرب بوده و به هیچ وجه املاح و باکتری جذب نمیکند.
- لایه چسب پیونددهنده پلیمری با مقاومت حرارتی بالا.
- لایه میانی فویل آلومینیومی جوش لیزری یا التراسونیک که ضریب انبساط طولی لوله را به اندازه فلز کاهش داده و مانع نفوذ اکسیژن میشود.
- لایه چسب ثانویه.
- لایه خارجی PEX جهت محافظت مکانیکی و شیمیایی لوله در برابر مصالح ساختمانی و ضربه.

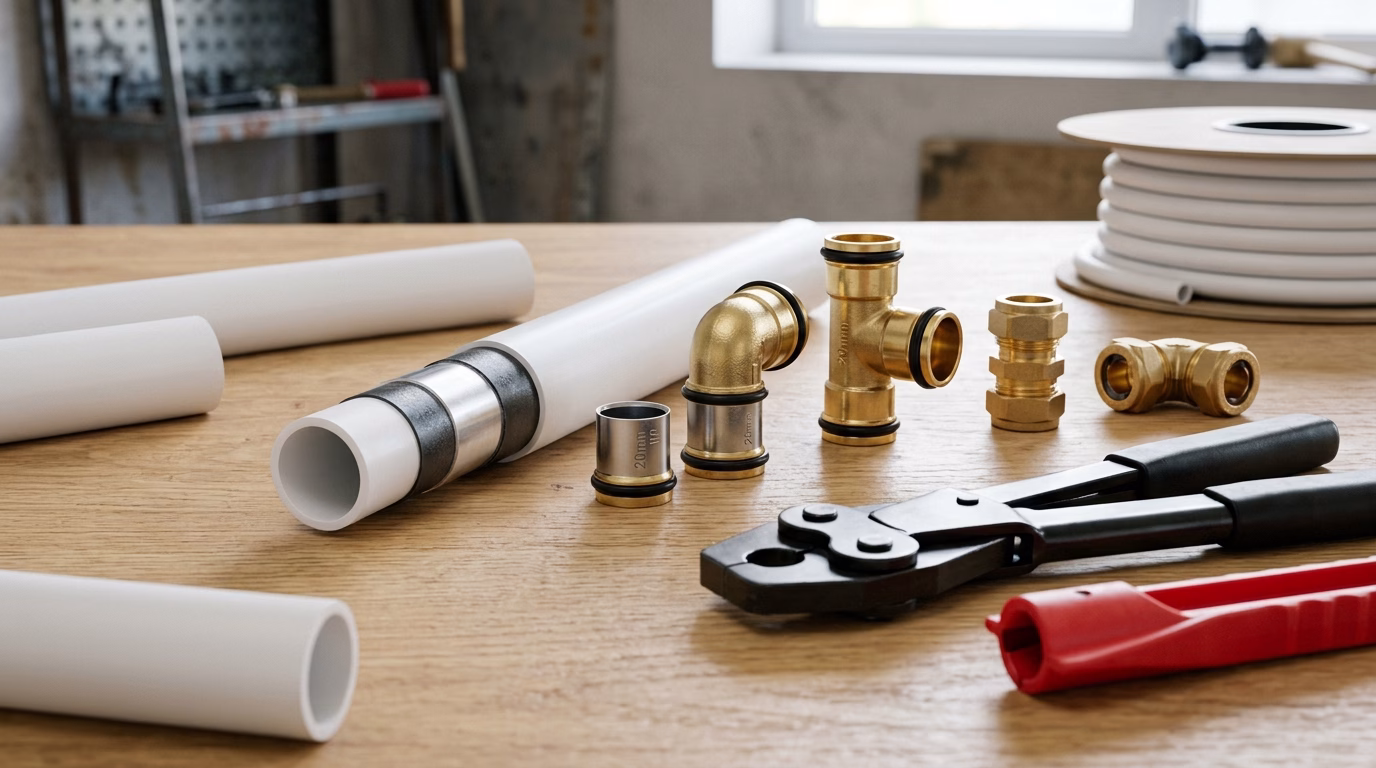

۲. تفاوت اتصالات پرسی و کوپلی نیوپایپ
| ویژگی | اتصالات پرسی نیوپایپ | اتصالات کوپلی (مهره ماسورهای) |
|---|---|---|
| ابزار نصب مورد نیاز | دستگاه پرس هیدرولیکی یا دستی نیوپایپ | آچار فرانسه معمولی و آچار تخت |
| حلقه مهارکننده | حلقه استیل ضد زنگ غیرقابل باز شدن | حلقه برنجی چاکدار به همراه مهره |
| سرعت اجرا | بسیار بالا (کمتر از چند ثانیه برای هر سر لوله) | متوسط (نیاز به سفت کردن مهره با آچار) |
| امکان دمونتاژ | خیر (اتصال یکبار مصرف و دائمی) | بله (قابلیت باز کردن مهره و تعویض) |
| کاربرد اصلی | لولهکشی توکار زیر کف، پروژههای انبوهسازی | تعمیرات، مصارف انفرادی، فضاهای روکار و موتورخانه |
| هزینه خرید اتصالات | مقرونبهصرفهتر از کوپلی | گرانتر به دلیل وزن برنج بیشتر |
۳. جدول سایزبندی و کاربرد متداول لولههای ۵ لایه
- سایز ۱۶ میلیمتر: لولهکشی گرمایش از کف، خروجی شیرآلات روشویی و توالت.
- سایز ۲۰ میلیمتر: رایزر فرعی واحدها، انشعاب ورودی پکیج و تغذیه بلوکهای رادیاتور شوفاژ.
- سایز ۲۵ و ۳۲ میلیمتر: کلکتورهای اصلی توزیع آب، خطوط اصلی تغذیه آب ورودی به واحد و مدار سرمایش فنکویلها.
- سایز ۴۰، ۵۰ و ۶۳ میلیمتر: رایزرهای اصلی آبرسانی و خطوط ورودی موتورخانه و بوستر پمپ.
۴. اصول و نکات حیاتی در نصب لوله و اتصالات نیوپایپ
- کالیبره کردن (برقو زدن): پیش از وارد کردن اتصال به لوله، حتماً باید از کالیبراتور استاندارد برای گرد کردن دهانه و پخ زدن لبه داخلی استفاده شود تا اورینگهای برنجی اتصال پاره نشوند.
- تست فشار هیدرواستاتیک: پس از اتمام لولهکشی و پیش از کفسازی با بتن، سیستم باید تحت فشار ۱۰ تا ۱۶ بار به مدت ۲۴ ساعت تست شود تا از عدم وجود نشتی اطمینان حاصل گردد.
- عایقکاری: در مسیرهای عبور لولهها از کف بتنی یا زیر نور آفتاب، استفاده از لوله فوم عایق الاستومری یا پلیاتیلن الزامی است.
پرسشهای متداول درباره لولههای ۵ لایه نیوپایپ
آیا لوله ۵ لایه در برابر یخزدگی ترک میخورد؟
به دلیل خاصیت ارتجاعی لایههای پلیمری PEX، لوله ۵ لایه در مقایسه با لولههای گالوانیزه و تکلایه پلیپروپیلن (سبز و سفید) مقاومت بسیار بالاتری در برابر یخزدگی داشته و به راحتی ترک نمیخورد.
عمر مفید لولهکشی نیوپایپ چقدر است؟
طبق استانداردهای بینالمللی DIN و ISO، عمر طراحی لولههای ۵ لایه نیوپایپ در شرایط دمایی و فشاری استاندارد بیش از ۵۰ سال است.
