قطعات سخت‌افزاری کامپیوتر و سیستم‌های هوشمند پکیج شوفاژ دیواری مجموعه‌ای از اجزای فیزیکی الکترونیکی، مکانیکی و حرارتی هستند که با دریافت داده‌های محیطی از طریق حسگرها، پردازش اطلاعات توسط ریزپردازنده برد مدار فرمان (کامپیوتر مرکزی)، و ارسال دستور به عملگرها (Actuators)، فرآیند گرمایش فضاهای مسکونی و تأمین آب گرم بهداشتی را با راندمان حرارتی بالای ۹۰ درصد مدیریت می‌کنند. معماری سخت‌افزاری پکیج‌های مدرن دیواری شامل چهار بخش بنیادین «برد مدار فرمان الکترونیکی به عنوان پردازشگر مرکزی»، «تجهیزات هیدرولیکی گردش سیال»، «ماژول احتراق و مبدل‌های حرارتی» و «سنسورهای نظارتی و ایمنی» است. بر اساس استانداردهای ملی ساختمان (مباحث ۱۴ و ۱۶)، شناخت دقیق پارامترهای فنی این اجزا، پایش مقاومت الکتریکی سنسورهای NTC، کالیبراسیون فشار منبع انبساط بر روی ۱ بار و تنظیم نسبت هوا به سوخت، پایه و اساس کاهش استهلاک، جلوگیری از خطاهای سیستم و افزایش طول عمر مفید دستگاه به شمار می‌رود.
مفهوم سخت‌افزار چیست؟ پل ارتباطی میان معماری کامپیوتر و سامانه‌های تأسیسات مدرن
در علوم مهندسی، واژه «سخت‌افزار» به تمام عناصر فیزیکی و قابل لمس یک سامانه اطلاق می‌شود که امکان جریان یافتن داده‌ها، ولتاژ الکتریکی، سیال یا انرژی مکانیکی را فراهم می‌آورند. در گذشته، موتورخانه‌های سنتی بر مبنای سامانه‌های کنترل مکانیکی مستقل (ترموستات‌های جیوه‌ای و شیرهای کنترل فشار وزنی) کار می‌کردند. اما در نسل جدید پکیج‌های شوفاژ دیواری، این فرآیند دقیقاً با الگوبرداری از ساختار سخت‌افزاری کامپیوتر دیجیتال متحول شده است.

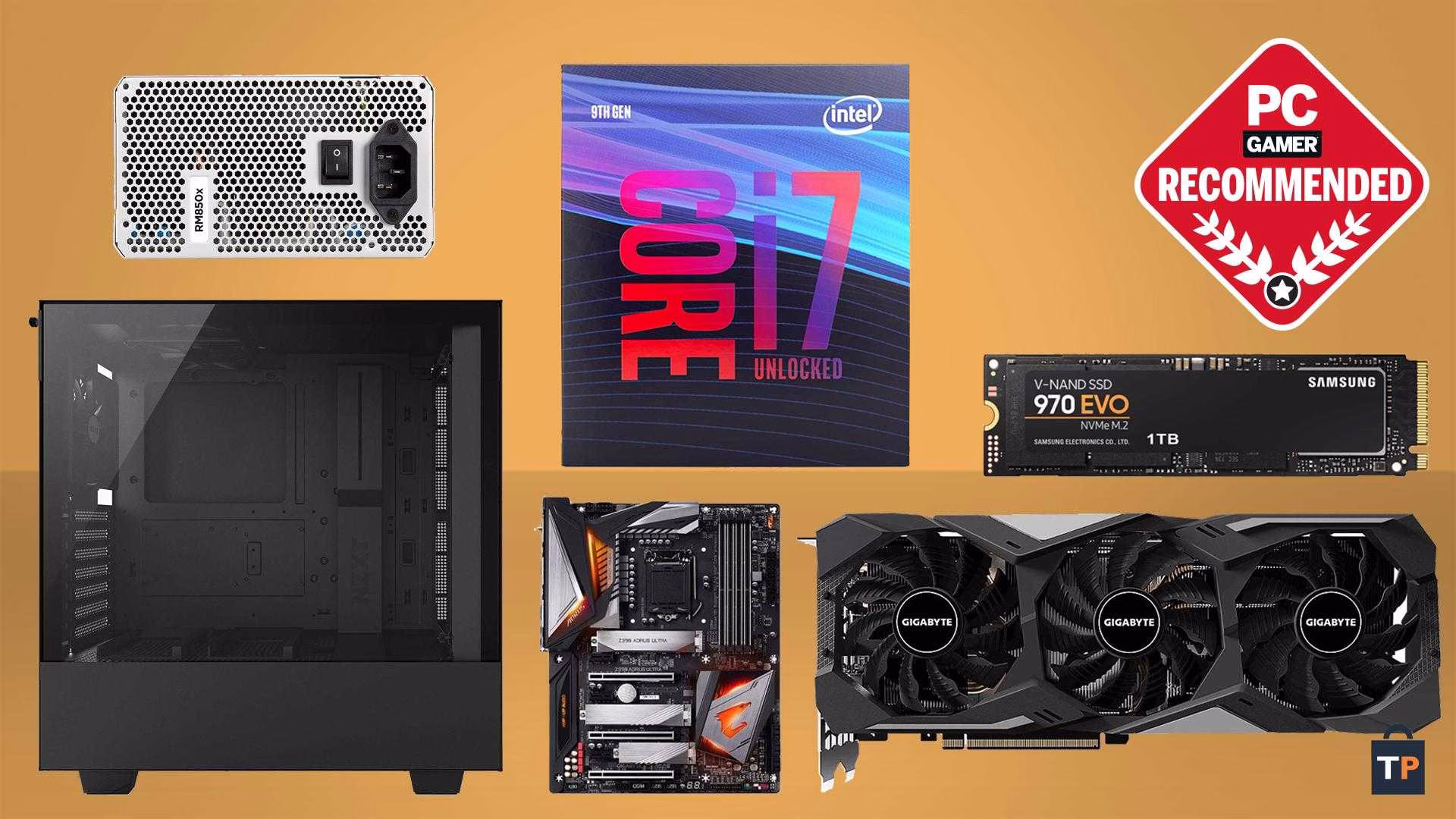

در یک کامپیوتر رومیزی، واحد پردازش مرکزی (CPU) اطلاعات را از درگاه‌های ورودی دریافت کرده، در حافظه پردازش می‌کند و نتیجه را به خروجی‌ها می‌فرستد. در پکیج شوفاژ دیواری، «برد الکترونیکی» در جایگاه همان کامپیوتر مرکزی یا مادربرد قرار دارد. سنسورهای حرارتی، ترانسدیوسرهای فشار و الکترودهای یونیزاسیون نقش ادوات ورودی (Input Hardware) را بازی می‌کنند؛ ریزپردازنده روی برد داده‌ها را پردازش کرده و متناسب با منحنی‌های حرارتی ذخیره‌شده در تراشه حافظه، فرامین لازم را برای قطعات سخت‌افزاری مجری فرمان مانند پمپ سیرکولاتور، شیر مدولار گاز، فن سانتریفیوژ و موتور محرک شیر سه‌طرفه صادر می‌کند. درک این معماری زنجیره‌ای، عیب‌یابی خطاهای پیچیده تأسیساتی را از حدس‌وگمان به یک فرآیند مهندسی مبتنی بر اندازه‌گیری‌های الکتریکال تبدیل می‌نماید.
کالبدشناسی و دسته‌بندی قطعات سخت‌افزاری پکیج شوفاژ دیواری
سیستم پکیج شوفاژ دیواری گازسوز برخلاف تجهیزات حجیم موتورخانه‌ای، کل چرخه احتراق، هیدرولیک، تبادل حرارت و پایش ایمنی را درون بدنه‌ای با ابعاد محدود گردآوری کرده است. برای تحلیل اصولی مشخصات فنی، این قطعات سخت‌افزاری به چهار رده ساختاری طبقه‌بندی می‌شوند:
۱. برد مدار فرمان الکترونیکی (کامپیوتر مرکزی و پردازشگر پکیج)
مادربرد یا برد کنترل اصلی، مغز متفکر سامانه است. این قطعه از فیبر چندلایه، رله‌های فرمان ۲۲۰ ولت و ۲۴ ولت، ترانسفورماتور تغذیه، خازن‌های فیلترینگ و یک میکروکنترلر صنعتی با پردازشگر RISC تشکیل شده است. ریزپردازنده وظیفه دارد با پایش دائمی سیگنال‌های دریافتی، رله فن را فعال کرده، پس از دریافت تأییدیه پرشر سوئیچ دود، ترانسفورماتور جرقه را روشن سازد و شیر گاز را در زاویه بازشدگی مشخص قرار دهد. بردهای الکترونیکی مدرن به حافظه غیرفرار (EEPROM) برای ثبت تاریخچه خطاها و پورت‌های ارتباطی OpenTherm جهت اتصال به ترموستات‌های هوشمند و عیب‌یاب‌های پرتابل مجهز هستند.
۲. قطعات مجری فرمان و عملگرهای مکانیکی (Actuators)
عملگرها قطعاتی هستند که دستورات سطح ولتاژ ارسالی از سوی برد الکترونیکی را به کار مکانیکی، گردش جریان یا کنترل دبی تبدیل می‌کنند. این اجزا به دلیل ماهیت حرکتی، بیشترین نرخ استهلاک فیزیکی را دارا هستند:
- پمپ سیرکولاتور (Circulation Pump): این پمپ گریز از مرکز (عمدتاً از برندهای اروپایی گراندفوس Grundfos یا ویلو Wilo) وظیفه به گردش درآوردن سیال ناقل حرارت در مدار بسته رادیاتورها یا لوله‌کشی گرمایش از کف را بر عهده دارد. توان این پمپ‌ها معمولاً بین ۶۵ تا ۱۳۰ وات با کلاس عایق‌بندی حرارتی H متغیر است. پمپ‌ها مجهز به کلید انتخاب سرعت (۳ سرعته دستی یا دور متغیر الکترونیکی PWM)، خازن راه‌انداز روغنی (۲ تا ۲.۶ میکروفاراد) و سامانه تخلیه هوای خودکار (Air Vent) روی پوسته پشتی روتور هستند تا مانع از بروز کاویتاسیون شوند.
- فن تخلیه دود و شیپوره ونتوری (Flue Fan & Venturi): در دستگاه‌های محفظه احتراق بسته (Room Sealed – فن‌دار)، یک فن سانتریفیوژ فوروارد در دهانه خروجی دودکش تعبیه شده است. این فن محصولات احتراق شامل مونوکسید و دی‌اکسید کربن را با فشار مثبت به بیرون هدایت کرده و همزمان فشار منفی لازم را در محفظه ایجاد می‌کند تا هوای تازه احتراق از طریق جداره دوم دودکش کواکسیال تأمین گردد. شیپوره ونتوری با بهره‌گیری از اصل برنولی، اختلاف فشار دینامیکی ایجاد کرده و این سیگنال فشاری را از طریق لوله‌های سیلیکونی به پرشر سوئیچ هوا ارسال می‌نماید.
- شیر برقی گاز مدولار (Modulating Gas Valve): این شیر که اغلب با کنترلرهای استانداردی نظیر SIT 845 SIGMA ایتالیا شناخته می‌شود، وظیفه تزریق ایمن و تدریجی گاز شهری یا گاز مایع به مشعل را دارد. این قطعه دارای دو بوبین ایمنی سلونوئیدی قطع و وصل جریان (EV1 و EV2 با ولتاژ ۲۲۰ ولت متناوب) و یک بوبین مدولاسیون تناسبی (Modulator با ولتاژ ۱ تا ۹ ولت مستقیم) است که با تغییر عرض پالس جریان (PWM)، طول شعله را متناسب با تقاضای لحظه‌ای کاربر و دمای آب خروجی بالا و پایین می‌برد.
- موتور شیر سه‌طرفه (Diverter Valve Actuator): در پکیج‌های دو مبدله، جهت جابه‌جایی جریان آب گرمایش میان مدار رادیاتورها و مدار مبدل صفحه‌ای آب گرم مصرفی، از یک شیر سه‌طرفه برقی مجهز به استپ‌موتور یا موتور سنکرون ۲۲۰ ولت بهره گرفته می‌شود. محور این محرک با جابه‌جا کردن پیستون سوپاپ تفلونی، مسیر رادیاتورها را مسدود کرده و مدار بسته اولیه را مستقیماً به سمت مبدل ثانویه هدایت می‌کند.
۳. تجهیزات هیدرولیکی و مبدل‌های حرارتی
سیستم هیدرولیک وظیفه نگهداری، انتقال حرارت و حفظ پیوستگی فشار سیال را مطابق قوانین سیالات بر عهده دارد:
- مبدل حرارتی اولیه (Primary Heat Exchanger): این مبدل لوله‌پره‌ای (Finned-Tube) از جنس مس خالص با پوشش ضدخوردگی سیلیکون-آلومینیوم ساخته شده و مستقیماً در معرض تشعشع و جابه‌جایی حرارتی شعله مشعل قرار دارد. لوله‌های حامل آب در این بخش دارای فین‌های متراکم مسی هستند تا ضریب انتقال حرارت سطحی به بالاترین حد ممکن برسد.
- مبدل حرارتی ثانویه یا صفحه‌ای (Plate Heat Exchanger): در پکیج‌های دومبدله، آب گرم مصرفی به صورت نامتقارن از میان صفحات استنلس استیل ۳۱۶ موازی که با جوش مس (Copper Brazed) آب‌بندی شده‌اند، عبور می‌کند. آب مدار گرمایش داغ از یک سو و آب سرد ورودی شهری از سوی دیگر در خلاف جهت هم جریان می‌یابند و انتقال حرارت غیرمستقیم ایجاد می‌نمایند که مانع از تشکیل رسوب زودهنگام در مبدل اولیه می‌گردد.
- منبع انبساط دیافراگمی (Expansion Vessel): با افزایش دمای آب از ۱۰ به ۸۰ درجه سانتی‌گراد، حجم آب مدار شوفاژ حدود ۴ درصد افزایش می‌یابد. منبع انبساط بسته با ظرفیت ۶ تا ۱۰ لیتر، دارای یک دیافراگم لاستیکی بوتیل یا EPDM مقاوم در برابر حرارت است. یک سمت آن گاز نیتروژن خشک با فشار پیش‌شارژ ۱ بار قرار دارد و سمت دیگر به مدار هیدرولیک متصل است تا نوسانات حجم و ضربات قوچ آب را مستهلک سازد.
- شیر اطمینان ۳ بار (Safety Relief Valve): قطعه سخت‌افزاری ایمنی فنری که چنانچه فشار هیدرولیکی سیستم بر اثر انبساط غیرمجاز یا نقص منبع انبساط از مرز ۳ بار (Bar) فراتر رود، به صورت مکانیکی باز شده و بخشی از سیال را تخلیه می‌کند تا از انفجار مدار هیدرولیکی و ترکیدن مبدل‌ها جلوگیری نماید.
۴. حسگرها، سنسورهای نظارتی و قطعات ایمنی (Sensors & Safety Devices)
این قطعات همان داده‌بردارها و پایشگرهای سخت‌افزاری هستند که شرایط لحظه‌ای سیستم را به زبان مقاومت، ولتاژ یا کنتاکت مکانیکی به کامپیوتر پکیج گزارش می‌دهند:
- سنسورهای دمای NTC (Negative Temperature Coefficient): حسگرهای مقاومت متغیر با ضریب حرارتی منفی هستند. متداول‌ترین نوع آنها دارای مقاومت ۱۰ کیلو اهم در دمای ۲۵ درجه سانتی‌گراد است. با افزایش دمای لوله یا سیال، مقاومت اهمی سنسور به صورت لگاریتمی افت می‌کند و برد بر اساس افت ولتاژ عبوری، دمای آب مدار گرمایش یا آب بهداشتی را با دقت ۰.۵ درجه سانتی‌گراد می‌سنجد. این سنسورها در دو مدل مستغرق (Immersion) و تماسی-جداری (Clip-on) به کار می‌روند.
- پرشر سوئیچ آب (Low Water Pressure Switch): سنسور دیافراگمی با میکروسوئیچ الکتریکی که در صورت افت فشار مدار شوفاژ به کمتر از ۰.۵ بار، کنتاکت خود را باز می‌کند و برد الکترونیکی را در وضعیت خطای کمبود آب قفل می‌نماید تا مانع از سوختن پمپ و ذوب شدن لوله‌های مبدل حرارتی بر اثر کارکرد خشک (Dry Run) شود.
- پرشر سوئیچ دود (Air Differential Pressure Switch): یک سوئیچ تفاضلی گاز که تفاوت فشار مثبت و منفی ایجادشده توسط ونتوری و فن را ارزیابی می‌کند. بازه تحریک این قطعه مکانیکی بسیار دقیق و در محدوده چند ده پاسکال (مثلاً ۴۰ تا ۷۰ پاسکال) است و تضمین می‌کند که شعله مشعل تنها در صورت صحت کامل مسیر تخلیه محصولات سمی احتراق روشن گردد.
- ترموستات حد یا کلید حرارتی (Overheat Limit Thermostat): قطعه بیمتال متصل به لوله رفت مبدل اصلی با دمای قطع ۱۰۲ تا ۱۰۵ درجه سانتی‌گراد. این سوئیچ کنتاکت در مدار بوبین شیر گاز یا مدار اصلی برد قرار گرفته و در صورت هرگونه افزایش بحرانی دما و عدم واکنش سنسور NTC، سریعاً مدار برق تغذیه شیر گاز را قطع می‌کند.
- الکترود یونیزاسیون (Flame Sensor): با بهره‌گیری از خاصیت رسانایی الکتریکی شعله یونیزه‌شده، یک جریان الکتریکی ریز در مقیاس میکروآمپر (بین ۱.۵ تا ۶ میکروآمپر مستقیم) از میله الکترود به بدنه فلزی مشعل برقرار می‌شود که برد آن را به عنوان سیگنال پایداری شعله تشخیص می‌دهد.
- فلومتر و فلوسوئیچ (Flowmeter & Flow Switch): در مسیر ورودی آب سرد بهداشتی قرار دارند. فلومتر توربینی با گردش پروانه مغناطیسی و حسگر اثر هال (Hall Effect)، پالس‌های فرکانسی متناسب با دبی تولید می‌کند و به برد این امکان را می‌دهد که حجم ورودی آب را بر حسب لیتر بر دقیقه بسنجد و نرخ ماژولاسیون شعله را متناسب با آن تنظیم کند.
استانداردهای مهندسی نصب طبق مبحث ۱۴ و ۱۶ مقررات ملی ساختمان
صرف شناخت قطعات سخت‌افزاری برای عملکرد بهینه کافی نیست؛ بلکه جانمایی این قطعات در چرخه تأسیساتی ساختمان مستلزم رعایت صریح الزامات قانونی نظام مهندسی است:
الزامات مبحث چهاردهم (تأسیسات مکانیکی)
مبحث ۱۴ مقررات ملی ساختمان تأکید ویژه‌ای بر ایمنی تأمین اکسیژن و تهویه محصولات احتراق دارد:
- حجم فضا و ممنوعیت‌ها: نصب پکیج با محفظه احتراق باز در فضاهای بسته مسکونی با مساحت کمتر از ۶۰ متر مربع یا بدون تعبیه دریچه تأمین هوای تازه دائمی به هوای آزاد اکیداً ممنوع است. همچنین نصب پکیج در حمام، توالت و اتاق خواب تحت هر شرایطی غیرمجاز شمرده می‌شود.
- سیستم دودکش کواکسیال دوجداره: در دستگاه‌های روم سیلد، باید از دودکش دوجداره با قطر استاندارد ۶۰ میلی‌متر برای خروج دود و ۱۰۰ میلی‌متر برای مکش هوا استفاده شود. شیب دودکش باید حداقل ۲ درصد به سمت بیرون (یا به سمت داخل دستگاه در مدل‌های چگالشی مجهز به سفره درین) در نظر گرفته شود تا از ورود میعانات به داخل شیپوره ونتوری ممانعت به عمل آید.
- محاسبه ظرفیت گرمایشی: انتخاب دستگاه باید بر مبنای محاسبه بار حرارتی زمستانی، اتلاف دیوارهای جانبی، متراژ مفید و اقلیم آب‌وهوایی صورت گیرد. برای پرهیز از خطاهای تجربی و بارگذاری غیرمجاز روی قطعات سخت‌افزاری، می‌توانید از ابزار مهندسی محاسبه‌گر آنلاین بار حرارتی و ظرفیت پکیج تأسیس‌پلاس استفاده نمایید تا ظرفیت اسمی دقیق دستگاه (مانند ۲۴، ۲۸، ۳۲ یا ۳۶ کیلووات) متناسب با اقلیم سازه به دست آید.
الزامات مبحث شانزدهم (تأسیسات لوله‌کشی و بهداشتی)
مبحث ۱۶ مشخصات شبکه آبرسانی، دفع فاضلاب و ملحقات هیدرولیکی را معین کرده است:
- کنترل فشار آب شهری: فشار آب سرد ورودی به پکیج نباید از ۶ بار بیشتر باشد؛ در صورت بالابودن فشار شبکه شهری، نصب فشارشکن در ورودی الزامی است تا به مبدل ثانویه و فلومتر آسیب وارد نشود.
- حفاظت در برابر املاح و رسوب‌زدایی: نصب سختی‌گیر مغناطیسی و فیلترهای پلی‌فسفات باکیفیت استاندارد در مسیر آب سرد ورودی، جهت محافظت از صفحات فولادی مبدل ثانویه و لوله‌های برنجی در برابر کربنات کلسیم اجباری است.
- هدایت خروجی شیر اطمینان: خروجی شیر اطمینان ۳ بار باید توسط لوله‌کشی صلب یا شیلنگ مقاوم در برابر حرارت به یک سیفون فاضلاب باز هدایت شود تا در صورت افزایش ناگهانی فشار، پاشش آب داغ موجب سوختگی یا خسارت سازه‌ای نگردد.
- هماهنگی با ادوات پخش حرارت: بازدهی قطعات هیدرولیکی نظیر پمپ سیرکولاتور در گرو تطابق افت فشار لوله‌کشی با منحنی مشخصه پمپ است. جهت بررسی مشخصات فنی بلوک‌های پخش حرارت، راندمان حرارتی پره‌ها و انتخاب متناسب‌ترین تجهیزات، به آرشیو قیمت و خرید انواع رادیاتور با گارانتی تعویض مراجعه کنید تا هارمونی کامل میان توان سخت‌افزاری پکیج و توان بازدهی محیطی برقرار شود.
راهنمای گام‌به‌گام سرویس، نگهداری و عیب‌یابی سخت‌افزاری
عیب‌یابی پکیج شوفاژ دیواری یک فرآیند متدولوژیک و مرحله‌ای است که به کمک ابزارهای دقیق مهندسی نظیر مولتی‌متر دیجیتال، مانومتر تفاضلی گاز و گیج فشار باد انجام می‌پذیرد:
گام اول: تست سلامت سنسورهای حرارتی NTC
برای اندازه‌گیری مشخصات NTC، کابل‌های اتصال آن را جدا کرده و پروب‌های مولتی‌متر را در وضعیت اندازه‌گیری مقاومت (اهم) قرار دهید. در دمای اتاق (۲۵ درجه)، مقاومت باید دقیقاً حدود ۱۰ کیلو اهم باشد. سپس با یک سشوار بدنه فلزی سنسور را گرم کنید؛ مقاومت باید به صورت نرم و بدون قطعی ناگهانی به سمت مقادیر زیر ۳ کیلو اهم افت کند. در صورت ثبت عدد بینهایت (مدار باز) یا صفر (اتصال کوتاه)، تعویض سنسور ضروری است.
گام دوم: ارزیابی و تنظیم شارژ فشار منبع انبساط
یکی از متداول‌ترین نقص‌های هیدرولیکی، تخلیه گاز نیتروژن منبع انبساط است. برای بررسی:
- پکیج را خاموش کرده و شیر ورودی آب سرد را ببندید.
- شیر تخلیه دستگاه را باز کنید تا عقربه مانومتر فشار مدار به صفر کامل برسد.
- درپوش والف منبع انبساط را برداشته و گیج فشارسنج باد را به آن متصل کنید. فشار استاندارد برای ساختمان‌های تا سه طبقه بین ۰.۹ تا ۱.۱ بار (Bar) است.
- چنانچه با فشردن سوزن والف به جای هوا یا نیتروژن، آب خارج شود، نشانگر پاره شدن دیافراگم لاستیکی داخلی است و کل مخزن منبع انبساط باید تعویض گردد.
گام سوم: بازرسی الکتریکی پمپ سیرکولاتور و فن
در صورتی که پمپ کار نمی‌کند اما برد فرمان ارسال ولتاژ را داده است، پیچ دو سویه برنجی پشت روتور پمپ را باز کرده و با یک پیچ‌گوشتی تخت محور را بچرخانید تا از عدم گیرپاژ ناشی از رسوبات اطمینان حاصل شود. سپس ظرفیت خازن راه‌انداز پمپ را با تست خازن‌سنج ارزیابی کنید؛ چنانچه ظرفیت نامی ۲.۵ میکروفاراد به کمتر از ۲ میکروفاراد افت کرده باشد، گشتاور راه‌اندازی تأمین نشده و موتور زیر بار قفل خواهد کرد.
گام چهارم: پیکربندی و بازنشانی پارامترهای برد الکترونیکی
بردهای مدرن دارای دیپ‌سوئیچ‌ها (DIP Switches) یا منوهای مخفی برنامه‌ریزی هستند که نوع سوخت (گاز طبیعی یا گاز مایع)، توان حداکثر شوفاژ، نوع مبدل حرارتی و تأخیر زمانی راه‌اندازی مجدد پمپ را تعیین می‌کنند. جهت آشنایی با ریز تنظیمات دیپ‌سوئیچ‌ها و نحوه کالیبراسیون بردهای هوشمند، حتماً مقاله جامع راهنمای تنظیمات پکیج شوفاژکار را مطالعه کنید تا با کدهای اختصاصی و جدول پارامترهای دیجیتال آشنا شوید.
تحلیل تخصصی کدهای خطا و ایرادات شایع در برندهای پیشرو بازار
بررسی آماری هزاران پرونده خدمات پس از فروش نشان می‌دهد که رفتار قطعات سخت‌افزاری در مدل‌ها و ظرفیت‌های مختلف دارای الگوهای مشخصی است:
افت مداوم فشار بار مدار شوفاژ
اگر عقربه مانومتر پکیج هر چند روز یک‌بار به زیر ۱ بار افت می‌کند، علت آن معمولاً در سه مؤلفه نهفته است: نشتی در اتصالات لوله‌کشی و رادیاتورها، بازماندن یا فرسودگی واشر شیر پرکن دستی، یا افت فشار باد منبع انبساط که موجب تخلیه پنهانی قطره‌ای آب از شیر اطمینان ۳ بار در زمان کارکرد حرارتی بالا می‌شود.
نوسان دمای آب گرم بهداشتی در حین استحمام
افت و خیز مداوم دمای آب گرم نشانه کاهش دبی یا اختلال در تبادل حرارت است. تشکیل لایه‌های سخت کربنات کلسیم در مجاری باریک مبدل صفحه‌ای مانع از انتقال سریع حرارت شده و باعث داغ شدن بیش از حد مدار اولیه، فرمان قطع شعله توسط سنسور حرارتی و سپس سرد شدن ناگهانی آب می‌گردد. اسیدشویی دوره‌ای مبدل با پمپ‌های مخصوص دیسکلر مجهز به مهارکننده (Inhibitor) این معضل را برطرف می‌سازد.
انفجاری روشن شدن مشعل یا خطای عدم تشکیل شعله
اگر استارت مشعل با صدای ضربه و تأخیر انجام می‌شود، تنظیم نبودن فاصله نوک الکترود جرقه‌زن با سطح مشعل (فاصله استاندارد ۳ تا ۴ میلی‌متر)، کثیفی سطح توری برنر، یا فشار گاز اولیه نامناسب مقصر اصلی است. چنانچه به دنبال ارزیابی دقیق توان دستگاه متناسب با متراژ واحد خود هستید، تحلیل فنی انتخاب ظرفیت پکیج بوتان ۲۴ هزار ابعاد هماهنگی مشعل و بار حرارتی را در واحدهای استاندارد تشریح کرده است.
تحلیل تفاوت ساختار هیدرولیکی در برندهای مختلف
کیفیت و دوام قطعات سخت‌افزاری در ساختار پکیج‌های نسل جدید تفاوت‌های بنیادینی دارند؛ برای مثال استفاده از بلوک‌های هیدرولیکی برنجی در مقایسه با بلوک‌های کامپوزیتی (پلی‌آمید تقویت‌شده)، مقاومت در برابر پدیده خزش و تغییر فرم ناشی از تنش‌های حرارتی مداوم را ارتقا می‌دهد. برای شناخت تفصیلی تفاوت متریال قطعات و معماری ساخت در دستگاه‌های مطرح، بررسی اختصاصی بررسی کیفیت و ساختار پکیج لورچ به کالبدشناسی قطعات، پمپ و قطعات هیدرولیکی این سری پرداخته است.
جدول جامع مشخصات فنی و ماتریس عیب‌یابی قطعات سخت‌افزاری پکیج
جدول زیر به عنوان یک مرجع سریع عیب‌یابی مهندسی، ارتباط مستقیم میان قطعات سخت‌افزاری، مشخصه فیزیکی-الکتریکی، علائم خرابی و راه‌حل تعمیراتی را خلاصه کرده است:
| نام قطعه سخت‌افزاری | نوع و ماهیت عملکرد | مشخصه نامی و پارامتر تست | نشانه‌های بارز نقص فنی | اقدام مهندسی و راه‌حل رفع عیب |
|---|---|---|---|---|
| برد مدار فرمان اصلی | پردازشگر مرکزی / کامپیوتر سیستم | ولتاژ ورودی ۲۲۰ ولت متناوب – فیوز ۲ آمپر | خاموشی کامل دستگاه، پرش کدهای خطای نامربوط | بررسی سلامت خازن‌های صافی، رله‌ها و آی‌سی تغذیه سوئیچینگ |
| پمپ سیرکولاتور | عملگر هیدرولیکی مکانیکی | توان ۸۵ الی ۱۱۰ وات – خازن ۲ تا ۲.۶ میکروفاراد | داغ شدن سریع پکیج و بالا رفتن آنی گیج دما، صدای گیرپاژ | تست خازن راه‌انداز، روانکاری محور شفت، هواگیری با ایرونت |
| سنسور حرارتی NTC | حسگر دمایی نیمه‌هادی | مقاومت ۱۰ کیلو اهم در دمای ۲۵ درجه سانتی‌گراد | توقف بیهوده مشعل، سردی آب با وجود روشن بودن پکیج | اندازه‌گیری اهم در دماهای مختلف، تعویض سنسور معیوب مستغرق/جداری |
| فن سانتریفیوژ دود | عملگر الکترومکانیکی | ولتاژ ۲۲۰ ولت متناوب – توان ۳۵ الی ۵۵ وات | توقف چرخه جرقه‌زنی و نمایش کد خطای مربوط به دودکش | بازرسی بلبرینگ فن، تمیز کردن رسوبات پروانه، تست ولتاژ رله برد |
| پرشر سوئیچ دود | حسگر ایمنی تفاضل فشار | تحریک مکانیکی دیافراگم در ۴۰ تا ۷۰ پاسکال | روشن نشدن فن یا ماندن مداوم دستگاه در مرحله پیش‌تخلیه | تخلیه رطوبت لوله‌های سیلیکونی، تست ونتوری، تعویض سوئیچ دیفرانسیلی |
| شیر برقی گاز | عملگر الکتروهیدرولیکی گاز | مقاومت بوبین‌های ایمنی EV1/EV2 حدود ۰.۸ تا ۶ کیلو اهم | نبود شعله، صدای تیک‌تیک مداوم جرقه بدون احتراق، بوی گاز | کالیبراسیون فشار ماکزیمم و مینیمم گاز با پیچ ریگلاژ، تست بوبین |
| منبع انبساط | عضو تعادل هیدرولیکی مدار | فشار پیش‌شارژ گاز نیتروژن ۱.۰ الی ۱.۱ بار | افت مداوم فشار، یا افزایش سریع فشار به بالای ۳ بار و چکه شیر اطمینان | تخلیه آب دستگاه، تزریق هوای خشک/نیتروژن با تلمبه گیج‌دار تا ۱ بار |
| شیر سه‌طرفه موتوری | عملگر هدایت‌کننده جریان هیدرولیک | موتور سنکرون با بوبین ۲۲۰ ولت یا استپ‌موتور | گرم نشدن رادیاتورها با وجود فعالیت مشعل در حالت زمستانه | تست خروجی ولتاژ برد به موتور، روانکاری سوپاپ متحرک داخلی |
| الکترود یونیزاسیون | حسگر میکرو جریانی پایش شعله | تولید جریان ۱.۵ تا ۶ میکروآمپر مستقیم در بستر پلاسما | روشن شدن شعله و خاموش شدن آنی آن پس از ۳ تا ۵ ثانیه (قفل شعله) | تمیز کردن میله سنسور با سنباده نرم، بازرسی اتصال ارت، تست وارونگی فاز و نول |
چک‌لیست دوره‌ای نگهداری سخت‌افزار پکیج شوفاژ دیواری
نگهداری پیشگیرانه (Preventive Maintenance) مؤثرترین شیوه جهت به حداقل رساندن استهلاک قطعات سخت‌افزاری و جلوگیری از خاموشی‌های ناگهانی در سرمای زمستان است:
- چک‌لیست ماهانه: پایش بصری عقربه مانومتر فشار مدار شوفاژ (باید همیشه در بازه سرد ۱.۲ تا ۱.۵ بار تثبیت باشد)، کنترل چشمی عدم نشت آب از اتصالات زیرین، و بررسی عدم وجود بوی گاز یا محصولات احتراق در اطراف محفظه.
- چک‌لیست فصلی (پیش از آغاز زمستان): هواگیری تمام رادیاتورهای متصل به مدار، بررسی چرخش روان محور شفت پمپ سیرکولاتور پیش از استارت مدار گرمایش، بازرسی صافی مغناطیسی برگشت شوفاژ و تمیز کردن توری برنجی از براده‌های آهن و رسوبات معلق.
- چک‌لیست سالانه تخصصی: اندازه‌گیری فشار باد منبع انبساط در حالت تخلیه کامل آب دستگاه، شستشوی شیمیایی و رسوب‌زدایی معکوس مبدل حرارتی ثانویه با اسید رقیق خوراکی و خنثی‌ساز، تمیز کردن نازل‌های مشعل و لوله ونتوری فن از گردوغبار، و سنجش میزان مقاومت الکتریکی سنسورهای NTC.
پرسش‌های متداول خریداران و بهره‌برداران (FAQ)
۱. آیا برد الکترونیکی پکیج همانند کامپیوتر دچار سوختگی یا هنگ نرم‌افزاری می‌شود؟
بله؛ نوسانات ولتاژ برق شهری، وجود نویزهای شدید فرکانسی یا نشتی آب روی مدار چاپی، شایع‌ترین عوامل سوختگی رله‌ها و خرابی آی‌سی میکروکنترلر هستند. همچنین در برخی مواقع، تداخل داده‌ها در تراشه حافظه موقت موجب توقف و بروز خطای نامشخص می‌شود که با انجام فرآیند ریست سخت‌افزاری (Hard Reset) یا برنامه‌ریزی مجدد تراشه EEPROM با استفاده از پروگرامر رفع می‌گردد. استفاده از محافظ ولتاژ تخصصی با استاندارد ارت الزامی است.
۲. علت بالا رفتن ناگهانی فشار پکیج و چکه کردن آب از زیر دستگاه چیست؟
اگر با روشن شدن حالت گرمایش، عقربه فشارسنج از ۱.۵ بار شروع به بالا رفتن کرده و از مرز ۳ بار رد می‌شود، به احتمال ۹۰ درصد منبع انبساط باد خالی کرده یا دیافراگم آن پاره شده است. در حالت دوم، چنانچه حتی در صورت خاموش بودن پکیج، فشار به طور مداوم بالا می‌رود، شیر پرکن دستگاه فرسوده شده یا مبدل ثانویه صفحه‌ای از درون دچار پارگی و ارتباط ناخواسته میان آب شهری پرفشار و مدار رادیاتور گردیده است.
۳. تفاوت مبدل حرارتی دو منظوره (بی‌ترمیک) با پکیج دومبدله در چیست؟
در پکیج‌های تک‌مبدل بی‌ترمیک، آب گرم بهداشتی از لوله‌های هم‌مرکز کواکسیال مستقر در داخل همان مبدل اصلی شعله عبور می‌کند. این مدل‌ها به دلیل حذف پمپ در حالت تابستانه و شیر سه‌طرفه، ساختار مکانیکی ساده‌تری دارند، اما فوق‌العاده سریع دچار رسوب‌گرفتگی شدید می‌شوند. در پکیج‌های دو مبدله، تبادل حرارت آب مصرفی در مبدل صفحه‌ای مجزا و با جریان غیرمستقیم انجام می‌گیرد که پایداری دما را ارتقا داده و استهلاک رسوبی را به شدت کاهش می‌دهد.
۴. چرا با باز شدن شیر آب گرم، پکیج روشن نمی‌شود و هیچ واکنشی نشان نمی‌دهد؟
این ایراد ناشی از قطعات سخت‌افزاری تشخیص‌دهنده دبی است. در پکیج‌ها، فلومتر یا فلوسوئیچ موظف است جریان آب را به برد مخابره کند. گیر کردن آهنربای توربین فلومتر بر اثر سنگریزه یا رسوبات املاح، شکستگی پروانه داخلی یا سوختگی سنسور اثر هال (Hall Sensor) مانع از انتقال پالس جریان به کامپیوتر پکیج می‌شود و در نتیجه دستگاه فرمان جرقه و اشتعال را صادر نمی‌کند.
۵. چطور تشخیص دهیم که ایراد شعله از شیر گاز است یا رله‌های برد الکترونیکی؟
این تست با اندازه‌گیری ولتاژ توسط مولتی‌متر در لحظه جرقه‌زنی صورت می‌پذیرد. در زمان جرقه، باید خروجی ولتاژ ۲۲۰ ولت متناوب برای بوبین‌های اصلی شیر گاز از سمت برد ارسال شود. اگر ولتاژ با موفقیت به پایه‌های شیر گاز برسد اما شیر باز نشود، بوبین‌ها سوخته یا پیستون مکانیکی گیر کرده است. اگر ولتاژ صفر باشد، رله‌های برد مدار فرمان معیوب شده و توانایی اتصال مدار تغذیه را از دست داده‌اند.
